Misurare la velocità e la concentrazione delle gocce in spruzzi molto densi
L'analizzatore di spray M2 esegue la misurazione locale delle dimensioni delle gocce, della velocità e della frazione di liquido. Il sistema è composto da una sonda, immersa nel flusso, un'unità elettronica remota e un'applicazione software per l'elaborazione e l'analisi. L'elaborazione dei dati può essere fatta in modo completamente assistito nella maggior parte dei casi, ma può anche essere regolata finemente per un migliore controllo in situazioni complesse.
Prestazioni chiave
- Gamma di dimensioni delle gocce: fino a 5 μm - Nessun limite superiore
- Gamma di velocità: 0.01 a 80 m/s
- Gamma della frazione liquida: 0 a 100%
Condizioni operative:
Da temperatura criogenica fino a 250°C
Fino a 100 bar
Adatto per liquidi non trasparenti
Impostazione facile: Pronto e funzionante in pochi minuti

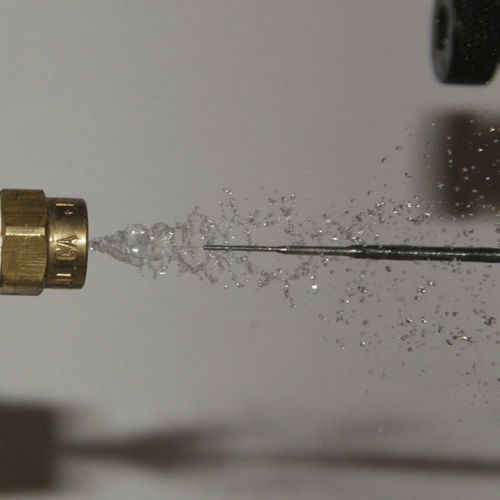

La tecnica della sonda Doppler in fibra ottica progettata da A2 Photonic Sensors è il frutto di oltre 25 anni di ricerca. Risulta dalla combinazione di sonde ottiche di fase con la velocimetria laser Doppler. Una testa di sensore micrometrica è realizzata sulla punta di una fibra ottica. Una volta immersa nello spray, la sonda in fibra ottica agisce sia come emettitore di laser che come rilevatore di luce, e misurerà tutte le goccioline che raggiungono la sua punta. La dimensione miniaturizzata della parte di rilevamento garantisce un disturbo molto basso al flusso, quindi un'alta precisione della misurazione.
---
