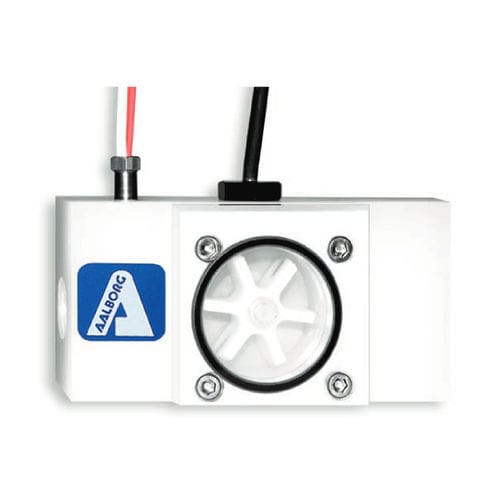

Misuratore di portata a paletta PWM series

volumetricoper liquidiverticale

Misuratore di portata PWM con ruota a pale per la misurazione del flusso di liquidi. Caratteristiche del design Misuratori di portata per applicazioni a flusso liquido I cuscinetti Jewel consentono di ottenere portate minime molto basse Facile da installare e utilizzare Montaggio in orizzontale o in verticale Una sola parte mobile Indicazione del flusso tramite coperchio acrilico trasparente Segnale versatile a onda quadra Porte NPT femmina Multiparametro: Uscite di portata e temperatura. Opzione RTD al platino Modelli in polipropilene e PVDF chimicamente resistente Descrizione del prodotto Principi di funzionamento Il fluido che scorre attraverso l'unità fa girare la ruota a pale. Quando i magneti incorporati nella paletta ruotano davanti al sensore, vengono prodotti impulsi elettrici la cui frequenza è proporzionale alla portata. I giri al minuto e il fattore K (numero di impulsi/gallone) consentono di calcolare il volume di flusso che passa attraverso l'unità. SPECIFICHE SEGNALE DI USCITA - NPN a collettore aperto (carico 30 mA max) DIMENSIONI - 56H x 108L x 53D mm (2,2 x 4,25 x 2,2") Senza adattatori per RTD e Hall switch. CAVO - 1,8 m (6') o 3,7 m (12') opzionale RTD - Platino 0,00385 TCR, conforme a EN 60751, Classe B
