Pallet di stoccaggio per movimentazione WR1270-1200

da trasportoper lamine di metallodi lamiere in acciaio

Generale

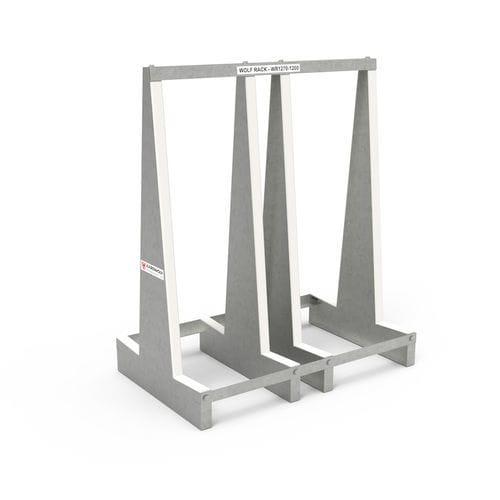

Il Wolf Rack è un rack di trasporto a telaio ad A realizzato in lamiera spessa 2 mm. I singoli telai ad A presentano una struttura aperta; le parti superiori includono dadi a ribadire e sono imbullonate a una barra di collegamento a U con bulloni autoallineanti. Le barre di carico si inseriscono nelle scanalature alla base di ciascun telaio e sono fissate con bulloni autoallineanti avvitati nei dadi a ribadire fissati permanentemente alla base. Ciò produce una connessione rigida e consente il montaggio/smontaggio con un solo utensile da parte di personale senza competenze speciali.

Caratteristiche

• pannelli modulari ad A formati da lamiera 2 mm, fissati insieme per costituire i rack di trasporto.
• Superfici di appoggio inclinate con rivestimento in gomma e supporti perpendicolari ammortizzati in gomma per proteggere e trattenere i materiali caricati.
• Le superfici di appoggio sono posizionate il più in basso possibile nel telaio ad A per ridurre l'altezza di sollevamento lasciando spazio per le forche del muletto e i transpallet.
• Costruzione leggera e resistente; i rack sono facili e rapidi da montare e smontare.
• Il design si riduce a una dimensione di spedizione vuota compatta da un solo operatore con un solo utensile.
• Assemblaggio semplice composto da poche parti che riduce i tempi di montaggio/smontaggio e semplifica l'operatività.
• I rack compattati sono abbastanza leggeri da poter essere maneggiati in un furgone o su un camion per la spedizione di ritorno.

Opzioni

• Pali di sicurezza snap-on per spingere gli oggetti supportati contro la struttura ad A per il trasporto sicuro di lastre grandi come pietra e vetro su pavimenti di stabilimento o cantieri.
• Ruote e maniglie a montaggio rapido che utilizzano gli stessi bulloni e utensili impiegati per montare il telaio.
• Tipologie disponibili: WR1270-1200, WR1270-1600, WR1270-2000 e modelli pocket WRP1270-1200, WRP1270-1600, WRP1270-2000.

Specifiche (tabella)
WR1270-1200
Metrico / Imperiale
Portata utile: 1000 kg / 2204 lb
Larghezza per lato: 230 mm / 9"
Peso: 48 kg / 106 lb
Dimensioni: L.1200 x W.750 x H.1625 mm / L.47.2" x W.29.5" x H.64"

WR1270-1600
Metrico / Imperiale
Portata utile: 1000 kg / 2204 lb
Larghezza per lato: 230 mm / 9"
Peso: 65 kg / 143 lb
Dimensioni: L.1600 x W.750 x H.1625 mm / L.63" x W.29.5" x H.64"

WR1270-2000
Metrico / Imperiale
Portata utile: 1200 kg / 2645 lb
Larghezza per lato: 230 mm / 9"
Peso: 75 kg / 165 lb
Dimensioni: L.2000 x W.750 x H.1625 mm / L.78.7" x W.29.5" x H.64"

Stato del brevetto
Brevetto in corso

Specifiche tecniche

• Modello WR1270-1200 — Portata utile 1000 kg; larghezza per lato 230 mm; peso 48 kg; dimensioni L1200 x W750 x H1625 mm.
• Modello WR1270-1600 — Portata utile 1000 kg; larghezza per lato 230 mm; peso 65 kg; dimensioni L1600 x W750 x H1625 mm.
• Modello WR1270-2000 — Portata utile 1200 kg; larghezza per lato 230 mm; peso 75 kg; dimensioni L2000 x W750 x H1625 mm.
• Costruzione: pannelli modulari ad A in lamiera 2 mm con dadi a ribadire, barra di collegamento a U e bulloni autoallineanti; superfici di appoggio rivestite in gomma e supporti perpendicolari ammortizzati.
• Montaggio: progettato per un rapido montaggio/smontaggio con un unico utensile; riducibile per una spedizione e una movimentazione efficienti.
• Opzioni: pali di sicurezza snap-on; ruote e maniglie a montaggio rapido; varianti di dimensioni incluse i modelli pocket.
