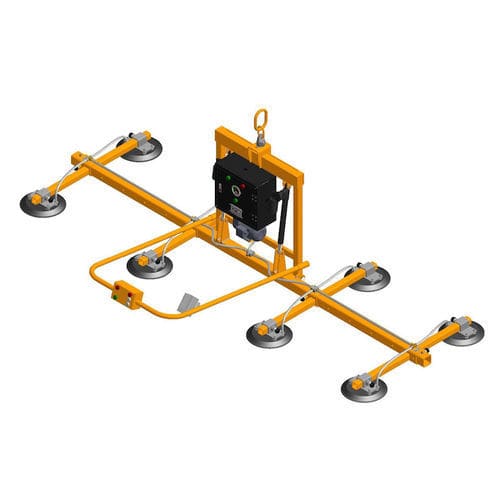

Ventosa di sollevamento a croce AEVGLP8-800

per lastra di vetroregolabileverticale

Generalità
Il sollevatore a vuoto elettrico per vetro AEVGLP8-1000 è progettato per il sollevamento e lo spostamento di pannelli di vetro lunghi in cantieri e impianti industriali. Presenta una struttura in acciaio saldata, barra trasversale e travi longitudinali regolabili e un angolo di inclinazione 0–90° comandabile da quadro elettrico e telecomando integrato.

Caratteristiche

• Movimentazione e trasporto di pannelli di vetro di grandi dimensioni.
• Quadro elettrico di comando con telecomando integrato.
• Sistema di allarme audiovisivo per perdita di vuoto e segnalazioni.
• Inclinazione verticale-orizzontale 0–90° mediante attuatore lineare.
• Ventose regolabili in base alle dimensioni del pannello.
• Avvio automatico della pompa del vuoto in caso di perdita di vuoto.
• Fissaggio e rilascio tramite valvola a slitta ON/OFF.
• Sistema di allarme con alimentazione a batteria.

Specifiche
Modello: AEVGLP8-1000
Numero di ventose: 8
Attuatore lineare: 90°
Diametro ventosa: 300 mm / 11.8"
Gamma di gestione vetro (max): 3600 x 1800 mm / 141.7" x 71"
Gamma di gestione vetro (min): 2400 x 800 mm / 94.5" x 31.5"
Corsa regolabile barra trasversale (entrambe i lati): 400 mm / 15.7"
Corsa regolabile travi longitudinali (entrambe i lati): 250 mm / 9.8"
Limite di carico operativo: Verticale 800 kg; Orizzontale 1000 kg
Peso netto: 184 kg (406 lb)
Peso lordo: 293 kg (646 lb)
Dimensioni imballo: 3520 x 485 x 1270 mm (128" x 19" x 50")

Informazioni batteria per il sistema di allarme
Alimentazione: batteria LiPo 3,7 V
Capacità batteria: 2000 mAh x 1
Adattatore: DC 5V-1A
Standby: 720 ore
Cicli di ricarica: 1000 cicli
Tempo di ricarica: 2 ore
Autonomia lavoro continuo: 7 ore
Garanzia: 6 mesi (sistema batteria allarme)

Informazioni motore
Alimentazione motore: AC 380V, 3 fasi, 50/60 Hz
Portata del vuoto: 4,1 / 4,7 m3/h

Specifiche tecniche

• Codice prodotto: AEVGLP8-1000
• Applicazione principale: sollevamento e movimentazione di pannelli di vetro lunghi
• Sistema di inclinazione: 0–90° con attuatore lineare
• Controllo: quadro elettrico con telecomando integrato
• Ventose: 8 unità, Ø 300 mm
• Capacità: verticale 800 kg, orizzontale 1000 kg
• Struttura: telaio in acciaio saldato
• Motore: AC 380V 3~ 50/60Hz; portata vuoto 4,1/4,7 m3/h
• Batteria allarme: 3,7V LiPo 2000 mAh, ricarica 2 h, autonomia ~7 h
