Rack per movimentazione TF3050

Descrizione

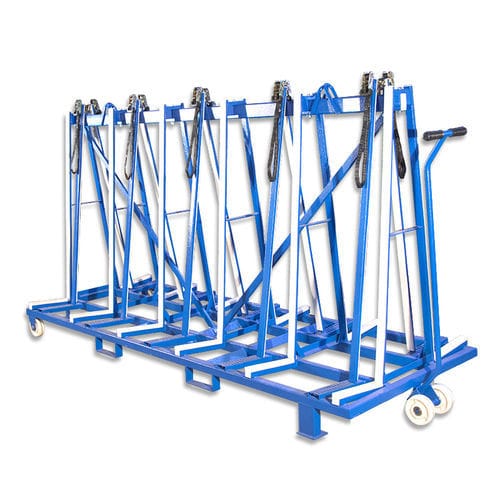

Il telaio di trasporto TF3050 è progettato per il trasporto di lastre in porcellana e altre lastre lunghe, basse e di altezza media. Il telaio è fornito con finitura verniciata a polvere; la zincatura a caldo è disponibile su richiesta. I TF3050 sono dotati di barre di bloccaggio e cinghie a cricchetto per fissare i carichi, oltre a fori per carrello elevatore e punti di aggancio per gru.

Caratteristiche

• Telaio consegnato con bulloni preinstallati per un rapido montaggio.
• Montaggio e smontaggio semplici in cantiere.
• Struttura stabile progettata per minimizzare il rischio di ribaltamento delle lastre.
• Le lastre poggiano su profili in gomma sostituibili e sono fissate con sei barre di bloccaggio e cinghie a cricchetto.
• Due punti di aggancio per gru a ponte.
• Due tiranti diagonali per la rigidità strutturale.
• Bocche integrate per sollevamento con muletto su due lati lunghi.
• Gomma bianca sostituibile su base e montanti per prevenire segni e graffi.
• Maniglia a leva con ruote che consente lo spostamento manuale anche carico.
• La maniglia a leva può essere utilizzata per sollevare il telaio carico e abbassare i piedi di supporto quando le ruote non sono necessarie.
• Finitura a vernice a polvere per protezione della superficie; zincatura a caldo disponibile come opzione.

Opzioni
I telai possono essere zincati a caldo e rifiniti su richiesta.

Nota
I piedi di supporto devono essere abbassati quando un telaio carico viene trasportato su un camion.

Specifiche (Metrico | Imperiale)
Larghezza dell'area base per lastre per lato: 268 mm | 10.6"
Lunghezza: 3050 mm | 120"
Cinghie per lato: 5 pz | 5 pz
Limite di carico per lato: 1250 kg | 2,756 lb
Limite di carico totale sulle ruote: 2500 kg | 5,511 lb
Peso netto del telaio totale: 239 kg | 527 lb
Peso netto della maniglia con ruote: 8.7 kg | 19 lb
Peso netto del telaio senza maniglia: 230.3 kg | 508 lb
Peso lordo (imballato): 245 kg | 540 lb
Dimensioni imballo: L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

Caratteristiche tecniche

• Modello: TF3050
• Progettato per: lastre in porcellana e altre lastre lunghe, basse e di altezza media
• Finitura: verniciata a polvere (zincatura a caldo su richiesta)
• Sicurezza carico: sei barre di bloccaggio e cinghie a cricchetto; profili in gomma sostituibili
• Movimentazione con muletto: bocche integrate su due lati lunghi
• Movimentazione con gru: due punti di aggancio per gru a ponte
• Mobilità: maniglia a leva con ruote; sollevamento/abbassamento piedi di supporto quando le ruote non sono richieste
• Limite di carico per lato: 1250 kg
• Limite di carico totale sulle ruote: 2500 kg
• Peso netto (telaio totale): 239 kg; peso netto senza maniglia: 230.3 kg
• Peso maniglia con ruote: 8.7 kg
• Peso lordo (imballato): 245 kg
• Dimensioni imballo: L 3050 x W 1120 x H 430 mm
