Software di calcolo IQ Direction Power Spectrum

3Din tempo reale

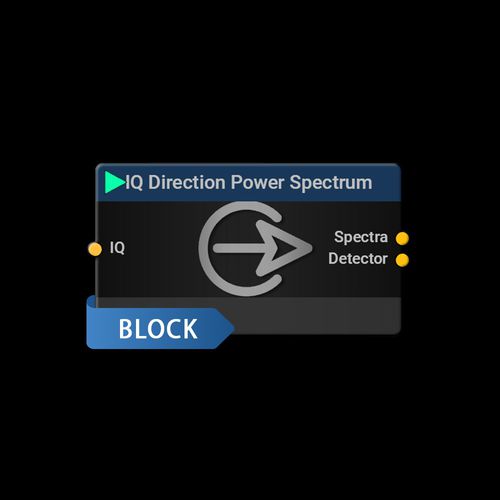

Il blocco IQ Direction Power Spectrum aggiunge una sincronizzazione della rotazione dell'antenna al flusso Spectra se l'antenna IsoLOG 3D DF funziona in modalità chopper. Se si utilizza l'antenna IsoLOG 3D DF in modalità chopper (il tempo di commutazione del segmento dell'antenna è inferiore a 20 ms e potrebbe essere inferiore a 1 µs), è impossibile sapere quale antenna è commutata, poiché il collegamento dati da e verso l'antenna IsoLOG 3D DF è nell'intervallo di ms, mentre l'antenna IsoLOG 3D DF potrebbe commutare nell'intervallo di µs, ovvero 1k-10k più velocemente. Per risolvere questo problema abbiamo inventato il blocco IQ Direction Power Spectrum che analizza lo spettro IQ e vi aggiunge un'informazione di sincronizzazione dell'antenna basata su un algoritmo avanzato, ma è necessario aggiungere alcuni aiuti, ad esempio la durata stimata del segmento e il numero di segmenti (incluso il settore di attivazione). Alla fine, le informazioni complete sul segmento dell'antenna vengono aggiunte al flusso di dati Spectra per il calcolo del DF in tempo reale.
