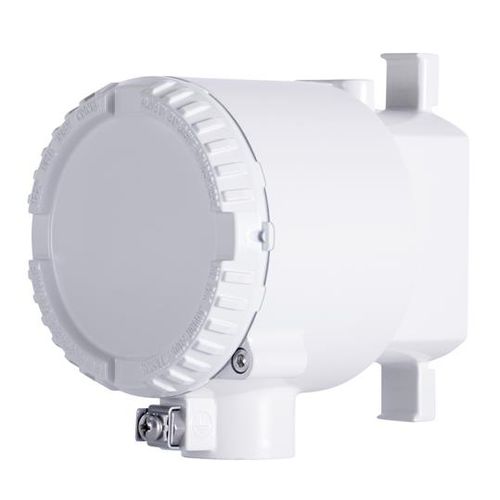

L'interruttore elettrico LMS200 è un interruttore bipolare a doppia azione ad azionamento magnetico. Quando l'LMS200 è montato su un indicatore magnetico di livello per liquidi KM26, su un interruttore di livello a gabbia della serie LS o su una camera esterna che contiene un galleggiante magnetico, può rilevare livelli alti o bassi all'interno di un serbatoio.
L'LMS200 è costituito da due interruttori a scatto azionati da un meccanismo di attuazione di precisione. Il meccanismo di azionamento è costituito da due camme disposte su un gruppo di mandrini. Un magnete ad asta è montato internamente al gruppo del mandrino in modo da provocare la rotazione del mandrino quando un campo magnetico di orientamento corretto passa vicino all'interruttore. Il passaggio di un campo magnetico KM26 vicino all'LMS200, sia in direzione verso l'alto che verso il basso, provoca il cambiamento di stato dell'interruttore. Dopo il passaggio del float, l'interruttore rimarrà nel suo stato fino a quando il float non passerà davanti all'interruttore in direzione opposta. L'azione dell'interruttore è break before make.
L'esclusiva azione di accoppiamento magnetico elimina la necessità di guarnizioni, diaframmi, molle o tubi di torsione. Non vi è alcun contatto fisico tra l'interruttore e il processo. L'accoppiamento magnetico elimina anche la necessità di connessioni al processo e assicura un isolamento totale dal processo.
Dati
interruttore DPDT da 10 ampere (contatti NA o NC)
Concetto unico di accoppiamento magnetico, che elimina il contatto diretto con il processo
Non sono necessarie tubazioni o valvole di processo
Facile montaggio e regolazione; richiede solo un piccolo cacciavite
Punto di intervento regolabile in continuo senza modificare le tubazioni di processo
Resistente alle vibrazioni
Design compatto
Adatto per applicazioni ad alta temperatura
---
