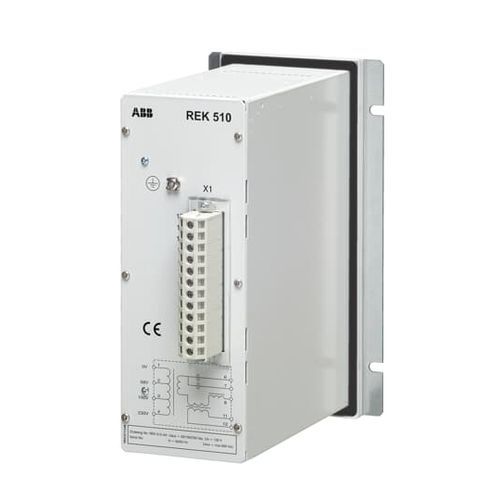

Relè di protezione con dispersione a terra REK 510

di correnteper generatore

Dispositivo di iniezione di corrente per la protezione contro i guasti a terra del rotore di una macchina sincrona Lo scopo della protezione contro i guasti a terra del rotore è quello di rilevare i guasti a terra nel circuito di eccitazione delle macchine sincrone. Il circuito di campo di eccitazione è isolato in condizioni di funzionamento normali. Il circuito di campo può essere esposto a sollecitazioni meccaniche o termiche anomale dovute a vibrazioni, sovracorrenti, flusso strozzato del fluido di raffreddamento, ecc. Ciò può provocare la rottura dell'isolamento tra l'avvolgimento di campo e il ferro del rotore in un punto esposto a sollecitazioni eccessive. Un singolo guasto a terra non è molto pericoloso e non causa danni immediati, perché la corrente di guasto è piccola a causa della bassa tensione. Più pericoloso è un secondo guasto a terra che si presenta come un guasto di intergiro dell'avvolgimento del rotore e provoca un grave squilibrio magnetico e forti vibrazioni del rotore con conseguenti gravi danni. Nei generatori con slip ring, la resistenza di isolamento del rotore è talvolta ridotta a causa dello strato di polvere di carbone accumulato dalle spazzole di carbone. Ambito di applicazione - Protezione contro i guasti a terra del rotore per il circuito di eccitazione delle macchine sincrone Vantaggi del prodotto - Rilevamento dei guasti di isolamento nel circuito di eccitazione archiviato prima che i cortocircuiti causino gravi danni - Caratteristiche del prodotto - Il dispositivo di iniezione REK 510 genera una tensione secondaria di 100 VCA attraverso i condensatori di accoppiamento sul circuito del rotore verso terra. Un relè di terra a tempo definito è collegato per misurare questa corrente.
