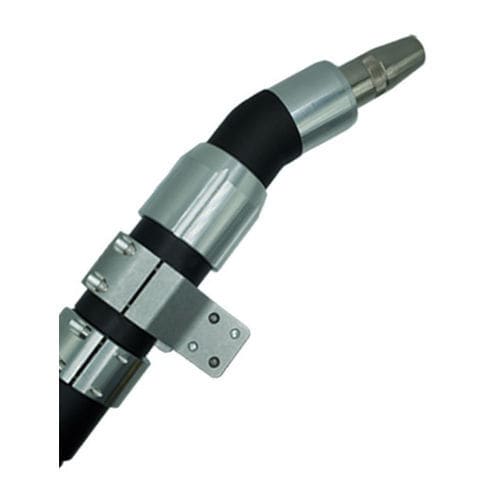

Torcia di saldatura MIG xFUME® ABIROB® AF500

raffreddata ad ariaM6M8

Panoramica del prodotto
Lo xFUME® ABIROB® AF500 è una torcia robotizzata per aspirazione fumi MIG ad aria, progettata per la captazione del fumo alla sorgente e per consentire l'accesso a giunzioni di saldatura in spazi ristretti grazie a un ugello dal profilo sottile. Si integra con le principali piattaforme cobot e si abbina agli estrattori xFUME® per una soluzione di estrazione compatta ed efficiente.

Caratteristiche e vantaggi

• Profilo ugello sottile per accesso a saldature in spazi ristretti
• Captazione alla sorgente con tecnologia di estrazione xFUME® per ridurre i fumi ambientali
• Pacchetti disponibili per cobot UR5e, UR10e, UR16e e Fanuc CRX-10
• Configurazioni collo d'oca 180° e 22°; il collo d'oca a sgancio rapido riduce i tempi di fermo

Punti chiave

• Design del collo a profilo sottile — massimizza manovrabilità e portata in aree di saldatura confinate
• Tecnologia di estrazione xFUME® — il design a captazione alla sorgente riduce la necessità di grandi cappe o recinti locali
• Opzioni di montaggio torcia EasyTeach o FreeDrive — semplifica la programmazione dei punti di saldatura e l'integrazione con i sistemi cobot

Ricambi e informazioni di ordinazione (estratto)
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Rivestimenti - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Supporti torcia - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Supporto torcia fisso : n/a

Documentazione prodotto (selezione)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Specifiche tecniche

• Nome modello: xFUME® ABIROB® AF500
• Tipologia: Torcia robotizzata per aspirazione fumi MIG, raffreddamento ad aria
• Captazione fumi: tecnologia di captazione alla sorgente xFUME®
• Configurazioni collo / swanneck: 180°, 22° (45° indicato; disponibilità non specificata)
• Profilo ugello: ugello profilo sottile per accesso a spazi ristretti
• Compatibilità robot / cobot: pacchetti disponibili per UR5e, UR10e, UR16e, Fanuc CRX-10
• Opzioni montaggio torcia: EasyTeach o FreeDrive (nr. pezzi: 780.0926, 780.0927)
• Componenti front-end: porta-punte (M8 / M6), copertura fumi, tubi estrazione (numeri elencati sopra)
• Tipi & dimensioni ugelli/punte: opzioni coniche e bottleform in 1/2", 9/16", 5/8" con varie sbordature/incassature (numeri elencati sopra)
• Opzioni liner & lunghezze: liner acciaio, combi, C-TFE (17 ft; numeri elencati sopra)
• Raffreddamento: air-cooled
• Collo d'oca a sgancio rapido: riduce i tempi di inattività e manutenzione
