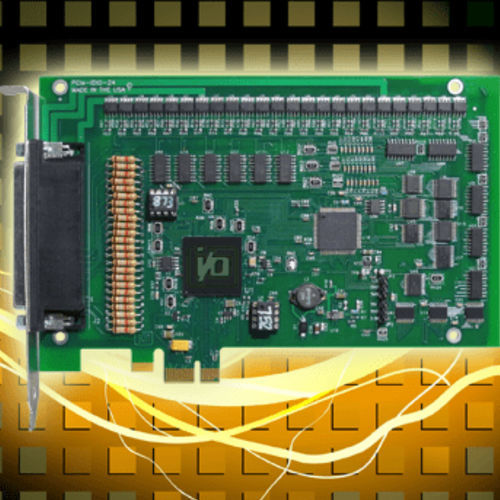

Scheda I/O digitale PCIe-IDIO-24

TTLPCI ExpressPCIe

-24 ingressi digitali isolati otticamente e non polarizzati -Filtri configurabili via software sugli ingressi per ambienti elettricamente rumorosi -In grado di rilevare il cambiamento di stato dell'ingresso e di dichiarare l'interrupt -24 interruttori FET high-side otticamente isolati -Opto-accoppiatori con isolamento di 2,5kV -Quattro gruppi di uscite isolate otticamente e due gruppi di ingressi isolati otticamente -8 linee di I/O TTL/CMOS non isolate -Progettato, realizzato, supportato e prodotto negli USA Opzioni di fabbrica -Funzionamento a temperatura estesa (da -40°C a +85°C) -versione a 12 canali (con 4 I/O TTL) disponibile -Versioni solo ingresso e solo uscita disponibili -Versione conforme alla direttiva RoHS Schede I/O digitali PCI Express a isolamento ottico con rilevamento del cambiamento di stato Questo prodotto è una scheda di ingresso e uscita FET digitale isolata a 1 corsia PCIe con funzionalità di rilevamento del cambiamento di stato (COS). Oltre ai segnali isolati, sono disponibili 8 (o 4) pin di ingresso/uscita TTL/CMOS, per la comodità dell'applicazione. Gli ingressi isolati possono essere pilotati sia in CA che in CC e non sono sensibili alla polarità. I segnali di ingresso sono raddrizzati da un ponte di diodi e applicati agli ingressi degli optoisolatori. Una resistenza da 1,8k ohm in serie assicura la limitazione della corrente. Possono essere accettate uscite di trasmettitori di controllo standard 12/24 CA e tensioni CC. L'intervallo di tensione di ingresso è compreso tra 3V e 31VDC (o 40-10kHz RMS). Per estendere l'intervallo di tensione di ingresso, è possibile collegare resistenze esterne in serie. Gli ingressi possono essere configurati per generare un IRQ quando l'ingresso passa da attivo a inattivo, da inattivo a attivo o entrambi in gruppi di otto bit.
