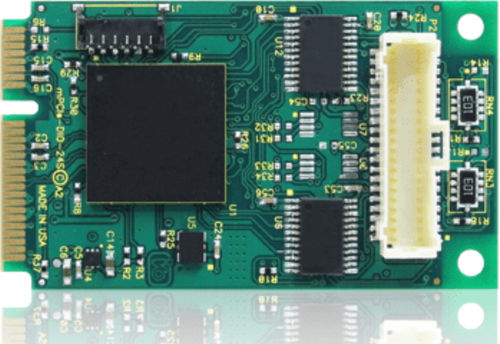

Scheda I/O digitale mPCIe-DIO-24A

TTLMini PCI ExpressFGPA

-Con funzioni di integrazione digitale! -Uscite con generazione di impulsi/train / PWM / frequenza / e quadratura, ingressi con filtraggio digitale e misurazione flessibile della durata degli impulsi, della frequenza e del conteggio degli eventi, generazione di IRQ e altro ancora. -Mini scheda PCI Express (mPCIe) di tipo F1, con connettori I/O a scatto -24 linee LVTTL DIO ad alta corrente (24ma source/sink) -Rilevamento del cambiamento di stato (COS) Generazione di IRQ -resistori di pull-up da 10k ohm -Porte a quattro e otto bit selezionabili indipendentemente via software per l'uso come ingressi o uscite -Tutti i segnali vengono portati su un connettore D-Sub maschio a 37 pin opzionale installabile a pannello -Standard RoHS -Disponibile ora in formato M.2! -Progettato, realizzato, supportato e prodotto negli USA OPZIONI DI FABBRICA -Temperatura di funzionamento industriale (da -40°C a +85°C) -Segnalazione TTL con VCCIO (5V) fornita dall'utente L'mPCIe-DIO-24A è una mini scheda PCI Express di tipo F1 (mPCIe) e un gruppo di cavi opzionali (connettore D-Sub 37 pin maschio) progettati per essere facilmente montati a pannello in qualsiasi ambiente applicativo. Utilizza il bus PCI Express ad alta velocità per trasferire dati digitali da e verso la scheda. L'I/O digitale è compatibile con i chip 8255 PPI e quindi facile da programmare. Ciò consente anche una migrazione semplice e senza problemi da altre schede di I/O digitale ACCES PCI e PCI Express, ma offre anche funzionalità avanzate abilitate dalla logica FPGA integrata.
