-Converte quattro corsie PCIe x1 da uno stack in quattro zoccoli per mini card PCI Express
-Supporta schede mPCIe a metà o a grandezza naturale, per l'uso in uno stack PCIe/104 di tipo 1 o 2
-Tutti e quattro gli zoccoli supportano segnali USB, SMBUS, micro-SIM e PCI Express
-dispositivi mSATA supportati su due socket (Tipo 2)
-Alimentazione dal rail +5V dello stack PCIe/104, senza necessità di 12V
-distanziatori da 2 mm integrati nel design per una facile installazione, hardware incluso
-Standard RoHS e temperatura industriale (da -40°C a 85°C)
-Progettato, realizzato, supportato e prodotto negli USA
OPZIONI DI FABBRICA
-Impilamento dall'alto (-TOP) (progettato per l'uso in cima alla pila)
-Connettore a un banco (-1B)

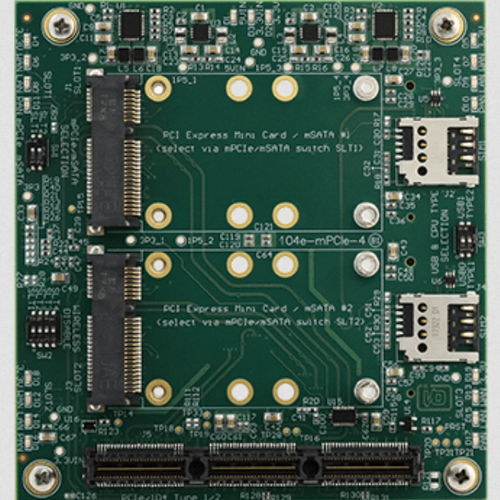

La 104e-mPCIe-4 è una scheda carrier PCIe/104 di tipo 1 o 2 progettata per supportare fino a quattro mini schede PCI Express, a metà o a lunghezza intera. Inoltre, la scheda supporta fino a due dispositivi mSATA (solo tramite selezione dip-switch sugli stack PCIe/104 di tipo 2) e tutti e quattro gli zoccoli supportano dispositivi USB, SMBus e mPCIe wireless, compresi gli zoccoli micro-SIM, per ogni zoccolo, per uso cellulare (WAN).
La scheda carrier è un ottimo modo per utilizzare l'intera linea industriale di prodotti mPCIe di ACCES. Questi includono schede DAQ isolate, seriali, analogiche, I/O digitali (TTL, LVTTL, relè, FET) e schede di quadratura.
La disponibilità di quattro prese per dispositivi periferici su una scheda PCIe/104 ad altezza di pila moltiplica realmente la flessibilità dei vostri progetti embedded senza compromettere le dimensioni o la robustezza.
---
