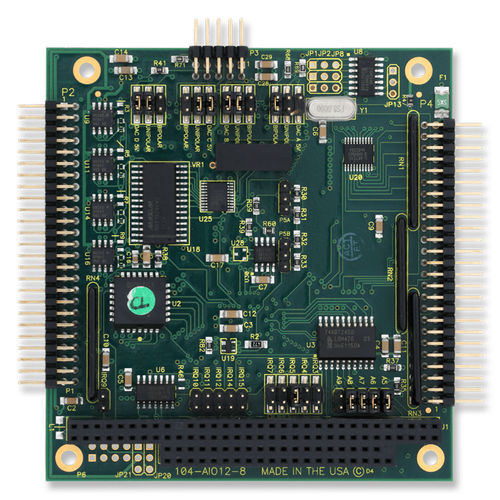

Scheda I/O analogica 104-AIO12-8

a 24 I/Osu circuito stampatojumper

-Otto ingressi differenziali veri o otto ingressi single-ended opzionali -Gamme di ingresso programmabili di: 0-5V, 0-10V, ±5V, ±10V -frequenza di campionamento di 100KHz -Clock pacer e timer del contatore integrati -Quattro uscite analogiche a doppio buffer -Gamme di uscita selezionabili tramite ponticello di: 0-5V, 0-10V, ±5V, ±10V -24 linee di I/O digitali, tipo 82C55 con rilevamento del cambiamento di stato sulla porta C, buffer sulle porte A&B -Configurazioni flessibili per soddisfare le vostre esigenze Opzioni di fabbrica: (per informazioni su prezzi e disponibilità, contattare il fornitore) -ingressi 4-20mA con offset -Guadagni del preamplificatore canale per canale da 1 a 100 funzionamento solo a +5VDC -disponibili versioni da 0 a +70°C e da -40 a +85°C FLESSIBILITÀ Le seguenti funzioni sono disponibili in numerose configurazioni, per dare all'utente la possibilità di specificare esattamente ciò che gli serve. Gli interrupt possono essere attivati o disattivati individualmente o globalmente via software. È previsto un registro di stato per determinare la sorgente dell'interrupt. INGRESSI ANALOGICI Gli ingressi analogici hanno un guadagno programmabile via software con intervalli di 0-5V, 0-10V, ±5V e ±10V. La configurazione impiega un preamplificatore di strumentazione per canale che consente ingressi differenziali, una reiezione di modo comune a 200 V, un'elevata impedenza di ingresso e un guadagno opzionale preimpostato in fabbrica canale per canale (1-200) per adattarsi agli ingressi a basso livello dei sensori. Gli ingressi 4-20mA sono disponibili come opzione installabile in fabbrica. USCITE ANALOGICHE Le gamme di uscita 0-5V, 0-10V, ±5V e ±10V sono selezionabili sul campo mediante ponticelli. Si noti che possono essere eseguite quattro conversioni contemporaneamente e che, poiché i D/A sono a doppio buffer, i dati per la conversione successiva possono essere caricati simultaneamente.
