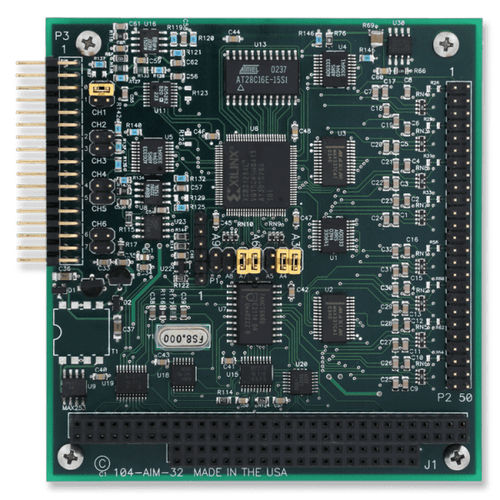

Multiplexer scheda 104-AIM-32

analogicomulticanale

-Progettato per essere abbinato a una scheda A/D per aumentare il numero di canali e le capacità di condizionamento del segnale -32 ingressi single-ended o 16 ingressi differenziali -6 intervalli programmabili via software: -±25mV, ±50mV, ±0,1V, ±2,5V, ±5V, ±10V -È possibile impilare fino a 7 104-AIM-32 per ogni scheda A/D per un massimo di 224 ingressi S.E. o 112 ingressi diff -funzionamento solo a +5VDC -Eccitazione di precisione del sensore a 15 V CC -temperatura operativa da 0 a 70°C (da -40 a +85°C opzionale) -Opzioni di condizionamento del segnale di ingresso: -ingressi 4-20mA -Misura RTD -Misura di termocoppie -Divisore di tensione su ciascun ingresso -Filtri RC su ciascun ingresso -Configurazione di completamento a ponte -Disponibile RoHS. Contattateci per informazioni sull'ordine. La scheda 104-AIM-32 è un multiplexer di segnali analogici conforme allo standard PC/104. La scheda multiplexa e condiziona 16 segnali analogici differenziali o 32 segnali single-ended prima di passarli a una scheda di conversione analogico-digitale come il modello 104-AIO12-8. Un sistema può comprendere da una a sette schede di questo tipo in tandem con una scheda di conversione A/D 104-AIO12-8. La scheda 104-AIM-32 può essere utilizzata come parte di un sistema di acquisizione dati di grandi dimensioni. Il kit 104-AIM-32A è composto da una scheda 104-AIM-32 e da una scheda A/D a 8 ingressi a 12 bit. È disponibile un blocco di terminali a vite rimovibile (modello UTBK-50) per la terminazione dei segnali di ingresso, che possono provenire da diverse fonti: termocoppie (J, K, T, E, S, R e B), RTD a tre fili (sia 392 che 385-alfa), estensimetri, ingressi di corrente 4-20 mA e ingressi di tensione CC e CA. Opzionalmente, circuito di completamento a ponte, circuito da corrente a tensione.
