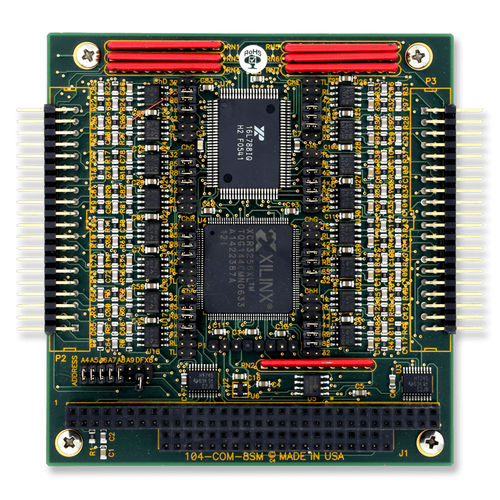

Scheda di comunicazione RS422/RS485 104-COM-8SM-T

seriePC/104a 2 vie

-8, 4 o 2 porte COM seriali asincrone indipendenti -RS-232, RS-422 e RS-485 selezionabili in campo, indipendenti per ciascuna porta -La funzione Auto-RTS semplifica le comunicazioni RS-485 half-duplex -Velocità fino a 921,6K con FIFO da 64 byte (RS-232 è 230K max) -La polarizzazione fissa e la terminazione selezionabile tramite jumper su ciascun canale di trasmissione e ricezione semplificano il cablaggio -Indirizzi di base e IRQ individuali non volatili programmabili per semplificare l'installazione -Bassa potenza richiesta: +5VDC a 80 mA tipici -Funziona come una porta COM standard in tutti i sistemi operativi -Temperatura di funzionamento estesa (da -40°C a +85°C) sulle versioni a 4 e 8 porte Opzioni di fabbrica -Versione conforme alla direttiva RoHS -Temperatura di funzionamento estesa (da -40°C a +85°C) sulla versione a 2 porte È una scheda di comunicazione seriale asincrona a otto, quattro o due porte, progettata per l'uso sul bus PC/104. Supporta le comunicazioni RS-232, RS-422 o RS-485. La scheda può essere installata in qualsiasi stack PC/104 standard. Le connessioni avvengono tramite due connettori ad angolo retto di tipo IDC a 40 pin. Le applicazioni più comuni includono POS, sistemi di gioco, monitoraggio di macchine, militari e reti ad alta densità.Come elementi di comunicazione asincrona vengono utilizzati gli UARTS del tipo 16780. Questi includono buffer FIFO di trasmissione/ricezione da 64 byte per proteggere dalla perdita di dati nei sistemi multitasking, mantenendo al contempo il 100% di compatibilità con la porta seriale IBM originale (software compatibile con i driver della porta COM di Windows). Un oscillatore a cristallo situato sulla scheda consente una velocità in baud precisa fino a 115.200. Velocità superiori, fino a 921,6K, si ottengono installando un ponticello sulla scheda.
