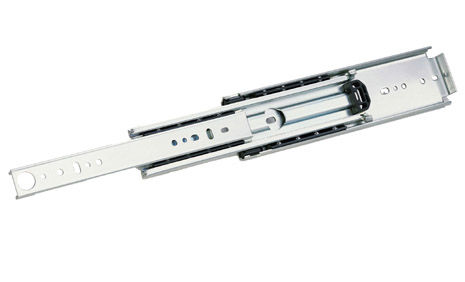

Slitta a estensione totale 9301 series

telescopicacon gabbia a sferead alti carichi

Estensione completa Valutazione del carico: 600 libbre. Montaggio laterale o piatto .75 spazio laterale Non scollegare Disponibile in lunghezze pari 10"-36", 40", 42", 42", 44" 48", 54", 60" Finitura in zinco trasparente Supporta cassetti larghi 42" con lunghezze della guida fino a 60" Spec. architettonica: Cassetti 42 in. 1067 mm] di larghezza o meno: Guida a sfere Accuride 9301E, senza scollegamento, ad estrazione totale e fino a 600 libbre/per. [181,4 kg] di carico nominale. Montaggio piatto: 180 libbre, larghezza del cassetto fino a 32" Applicazioni mobili: 360 libbre, larghezza dei cassetti fino a 32" Uso frequente: 480 libbre, larghezza del cassetto fino a 42" Uso moderato: 600 libbre, larghezza del cassetto fino a 24" Montaggio su staffa: 420 libbre, larghezza del cassetto fino a 42" Montaggio su staffa: 600 libbre, larghezza del cassetto fino a 22" Per i coefficienti di carico aggiuntivi, consultare la scheda tecnica I distanziatori a ponte di sfere riducono al minimo il movimento laterale, contribuiscono ad aumentare il carico nominale del 20%, migliorano l'affidabilità in estensione e in sovracorsa e producono un movimento più fluido e costante L'aggiunta di paraurti distanziatori a sfera ammortizzanti aiuta a ridurre il finecorsa e ad abbassare il rumore da impatto L'aumento del 13% dello spessore interno ed esterno degli elementi contribuisce ad aumentare il carico utile del 20% Il kit opzionale di staffe per piattaforma consente di effettuare ulteriori applicazioni per il montaggio laterale e dal basso Il modello 9301E può essere installato come guida di accompagnamento con il modello 9308E (blocco in entrata e blocco in uscita, azionato con una leva frontale). Per questa combinazione è disponibile una confezione speciale, che comprende un 9301E standard e un 9308E destro. Supporta cassetti larghi 60" con lunghezza della guida fino a 36". Il numero di parte per questa confezione è 9308-5. Questa offerta D-pack è disponibile nelle seguenti lunghezze: 14"-32", 36", 36", 40", 48", 54" e 60"
