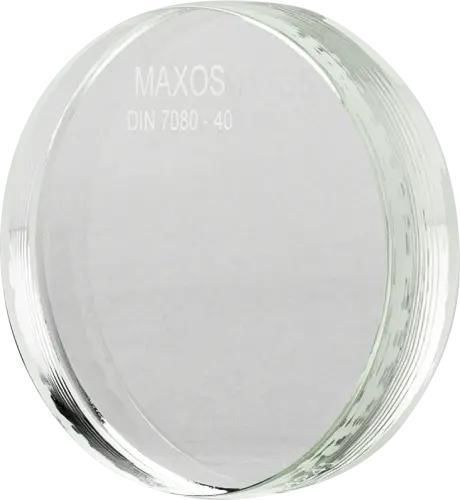

Lastra di vetro MAXOS®

temprato

Lastre di vetro borosilicato rotonde precompresse termicamente, prodotte in conformità alla norma DIN 7080, per i raccordi circolari delle spie visive. Gli indicatori di sicurezza MAXOS® sono progettati per un'ispezione visiva affidabile in condizioni di stress termico e chimico, offrendo un'eccellente resistenza chimica, elevata purezza e omogeneità e una maggiore resistenza ai cicli di temperatura grazie alla tempra termica. Opzioni

• RivestimentoFEP
• RivestimentoHalar®
• Forme a gradini
• Gli occhiali con fori
• Gli occhiali con tagli di contorno
• Gli occhiali con smussi, scanalature e asole
• Dimensioni speciali fino a 55 mm di spessore

Dimensioni (dimensioni standard e speciali secondo DIN 7080)

• Standard: Ø 45 x 10 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071554 - Codice articolo ACI: 12-7080-045-010-0000; Speciale: Ø 24 x 10 mm - Pressione ammissibile: 150 bar - Codice prodotto MAXOS®: 2071640 - Codice articolo ACI: 12-7080-024-010-0000
• Standard: Ø 45 x 12 mm - Pressione ammissibile: 50 bar - Codice prodotto MAXOS®: 2071556 - Codice articolo ACI: 12-7080-045-012-0000; Speciale: Ø 30 x 12 mm - Pressione ammissibile: 150 bar - Codice prodotto MAXOS®: 2071622 - Codice articolo ACI: 12-7080-030-012-0000
• Standard: Ø 50 x 10 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071558 - Codice articolo ACI: 12-7080-050-010-0000; Speciale: Ø 30 x 15 mm - Pressione ammissibile: 200 bar - Codice prodotto MAXOS®: 2071533 - Codice articolo ACI: 12-7080-030-015-0000
• Standard: Ø 50 x 12 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071561 - Codice articolo ACI: 12-7080-050-012-0000; Speciale: Ø 31,6 x 12,75 mm - Pressione ammissibile: 150 bar - Codice prodotto MAXOS®: 2071598 - Codice articolo ACI: 12-7080-031-012-0000
• Standard: Ø 60 x 10 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071560 - Codice articolo ACI: 12-7080-060-010-0000; Speciale: Ø 33 x 14 mm - Pressione ammissibile: 150 bar - Codice prodotto MAXOS®: 2071557 - Codice articolo ACI: 12-7080-033-014-0000
• Standard: Ø 60 x 12 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071562 - Codice articolo ACI: 12-7080-060-012-0000; Speciale: Ø 34 x 17 mm - Pressione ammissibile: 200 bar - Codice prodotto MAXOS®: 2071552 - Codice articolo ACI: 12-7080-034-017-0000
• Standard: Ø 60 x 15 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071563 - Codice articolo ACI: 12-7080-060-015-0000; Speciale: Ø 40 x 10 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071624 - Codice articolo ACI: 12-7080-040-010-0000
• Standard: Ø 63 x 10 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071566 - Codice articolo ACI: 12-7080-063-010-0000; Speciale: Ø 40 x 12 mm - Pressione ammissibile: 50 bar - Codice prodotto MAXOS®: 2071555 - Codice articolo ACI: 12-7080-040-012-0000
• Standard: Ø 63 x 12 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071567 - Codice articolo ACI: 12-7080-063-012-0000; Speciale: Ø 44 x 10 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071603 - Codice articolo ACI: 12-7080-044-010-0000
• Standard: Ø 63 x 15 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071569 - Codice articolo ACI: 12-7080-063-015-0000; Speciale: Ø 44 x 12 mm - Pressione ammissibile: 50 bar - Codice prodotto MAXOS®: 2071564 - Codice articolo ACI: 12-7080-044-012-0000
• Standard: Ø 80 x 12 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071573 - Codice articolo ACI: 12-7080-080-012-0000; Speciale: Ø 55 x 6,5 mm - Pressione ammissibile: 6 bar - Codice prodotto MAXOS®: 2071626 - Codice articolo ACI: 12-7080-055-006-0000
• Standard: Ø 80 x 15 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071575 - Codice articolo ACI: 12-7080-080-015-0000; Speciale: Ø 55 x 10 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071559 - Codice articolo ACI: 12-7080-055-010-0000
• Standard: Ø 80 x 20 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071576 - Codice articolo ACI: 12-7080-080-020-0000; Speciale: Ø 60 x 20 mm - Pressione ammissibile: 95 bar - Codice prodotto MAXOS®: 2071604 - Codice articolo ACI: 12-7080-060-020-0000
• Standard: Ø 100 x 15 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071578 - Codice articolo ACI: 12-7080-100-015-0000; Speciale: Ø 63 x 8 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071565 - Codice articolo ACI: 12-7080-063-008-0000
• Standard: Ø 100 x 20 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071579 - Codice articolo ACI: 12-7080-100-020-0000; Speciale: Ø 65 x 10 mm - Pressione ammessa: 12 bar - Codice prodotto MAXOS®: 2071629 - Codice articolo ACI: 12-7080-065-010-0000
• Standard: Ø 100 x 25 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071580 - Codice articolo ACI: 12-7080-100-025-0000; Speciale: Ø 65 x 15 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071606 - Codice articolo ACI: 12-7080-065-015-0000
• Standard: Ø 125 x 15 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071581 - Codice articolo ACI: 12-7080-125-15-00000; Speciale: Ø 70 x 12 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071568 - Codice articolo ACI: 12-7080-070-012-0000
• Standard: Ø 125 x 20 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071582 - Codice articolo ACI: 12-7080-125-20-00000; Speciale: Ø 70 x 15 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071570 - Codice articolo ACI: 12-7080-070-015-0000
• Standard: Ø 125 x 25 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071583 - Codice articolo ACI: 12-7080-125-25-00000; Speciale: Ø 75 x 12 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071607 - Codice articolo ACI: 12-7080-075-012-0000
• Standard: Ø 135 x 25 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071644 - Codice articolo ACI: 12-7080-135-25-00000; Speciale: Ø 80 x 10 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071571 - Codice articolo ACI: 12-7080-080-010-0000
• Standard: Ø 150 x 20 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071586 - Codice articolo ACI: 12-7080-150-020-0000; Speciale: Ø 86 x 12 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071610 - Codice articolo ACI: 12-7080-086-012-0000
• Standard: Ø 150 x 25 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071587 - Codice articolo ACI: 12-7080-150-025-0000; Speciale: Ø 90 x 10 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071572 - Codice articolo ACI: 12-7080-090-010-0000
• Standard: Ø 150 x 30 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071588 - Codice articolo ACI: 12-7080-150-030-0000; Speciale: Ø 92 x 10 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071625 - Codice articolo ACI: 12-7080-092-010-0000
• Standard: Ø 175 x 20 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071589 - Codice articolo ACI: 12-7080-175-20-00000; Speciale: Ø 94 x 12 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071671 - Codice articolo ACI: 12-7080-094-012-0000
• Standard: Ø 175 x 25 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071590 - Codice articolo ACI: 12-7080-175-025-0000; Speciale: Ø 95 x 10 mm - Pressione ammissibile: 6 bar - Codice prodotto MAXOS®: 2071649 - Codice articolo ACI: 12-7080-095-010-0000
• Standard: Ø 175 x 30 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071591 - Codice articolo ACI: 12-7080-175-30-00000; Speciale: Ø 95 x 15 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071574 - Codice articolo ACI: 12-7080-095-015-0000
• Standard: Ø 200 x 20 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071592 - Codice articolo ACI: 12-7080-200-20-00000; Speciale: Ø 100 x 10 mm - Pressione ammissibile: 7 bar - Codice prodotto MAXOS®: 2071577 - Codice articolo ACI: 12-7080-100-010-0000
• Standard: Ø 200 x 25 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071593 - Codice articolo ACI: 12-7080-200-25-00000; Speciale: Ø 100 x 12 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071642 - Codice articolo ACI: 12-7080-100-012-0000
• Standard: Ø 200 x 30 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071594 - Codice articolo ACI: 12-7080-200-30-00000; Speciale: Ø 105 x 15 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071662 - Codice articolo ACI: 12-7080-105-015-0000
• Standard: Ø 250 x 25 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071595 - Codice articolo ACI: 12-7080-250-25-00000; Speciale: Ø 110 x 12,5 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071674 - Codice articolo ACI: 12-7080-110-012-0500
• Standard: Ø 250 x 30 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071596 - Codice articolo ACI: 12-7080-250-30-00000; Speciale: Ø 110 x 20 mm - Pressione ammissibile: 25 bar - Codice prodotto MAXOS®: 2071613 - Codice articolo ACI: 12-7080-110-020-0000
• Standard: Ø 265 x 30 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071628 - Codice articolo ACI: 12-7080-265-30-00000; Speciale: Ø 113 x 15 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071672 - Codice articolo ACI: 12-7080-113-015-0000
• Speciale: Ø 115 x 15 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071612 - Codice articolo ACI: 12-7080-115-015-0000
• Speciale: Ø 120 x 10 mm - Pressione ammissibile: 4 bar - Codice prodotto MAXOS®: 2071611 - Codice articolo ACI: 12-7080-120-010-0000
• Speciale: Ø 120 x 15 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071630 - Codice articolo ACI: 12-7080-120-015-0000
• Speciale: Ø 120 x 18 mm - Pressione ammissibile: 16 bar - Codice prodotto MAXOS®: 2071663 - Codice articolo ACI: 12-7080-120-018-0000
• Speciale: Ø 125 x 30 mm - Pressione ammissibile: 40 bar - Codice prodotto MAXOS®: 2071584 - Codice articolo ACI: 12-7080-125-30-00000
• Speciale: Ø 130 x 15 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071643 - Codice articolo ACI: 12-7080-130-015-0000
• Speciale: Ø 135 x 15 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071615 - Codice articolo ACI: 12-7080-135-15-00000
• Speciale: Ø 140 x 15 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071666 - Codice articolo ACI: 12-7080-140-015-0000
• Speciale: Ø 150 x 10 mm - Pressione ammissibile: 2 bar - Codice prodotto MAXOS®: 2071664 - Codice articolo ACI: 12-7080-150-010-0000
• Speciale: Ø 150 x 15 mm - Pressione ammissibile: 8 bar - Codice prodotto MAXOS®: 2071585 - Codice articolo ACI: 12-7080-150-015-0000
• Speciale: Ø 160 x 20 mm - Pressione ammissibile: 12 bar - Codice prodotto MAXOS®: 2071617 - Codice articolo ACI: 12-7080-160-020-0000
• Speciale: Ø 170 x 15 mm - Pressione ammissibile: 5 bar - Codice prodotto MAXOS®: 2071645 - Codice articolo ACI: 12-7080-170-015-0000
• Speciale: Ø 170 x 20 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071670 - Codice articolo ACI: 12-7080-170-020-0000
• Speciale: Ø 210 x 25 mm - Pressione ammissibile: 10 bar - Codice prodotto MAXOS®: 2071621 - Codice articolo ACI: 12-7080-210-25-00000
• Speciale: Ø 250 x 20 mm - Pressione ammissibile: 4 bar - Codice prodotto MAXOS®: 2071673 - Codice articolo ACI: 12-7080-250-20-00000

Caratteristiche / Specifiche tecniche

• Materiale: Vetro borosilicato speciale (MAXOS®) con eccellente resistenza chimica, purezza e omogeneità
• Standard di produzione: DIN 7080 (lastre di vetro spia rotonde)
• Trattamento: Precompresso / temperato termicamente per resistere ai cicli ad alta temperatura
• Uso previsto: Raccordi per spie circolari, spie di contenitori e di flusso sottoposte a sollecitazioni termiche e chimiche
• Spessori e diametri disponibili: Ampia gamma di dimensioni standard e speciali (vedere elenco dimensioni); dimensioni speciali fino a 55 mm di spessore su richiesta
• Opzioni di superficie e forma: rivestimenti (FEP, Halar®), forme a gradino, fori, tagli di contorno, smussi, scanalature, asole
• Disponibilità: articoli selezionati disponibili a magazzino
• Qualità: Certificazione TÜV / ISO 9001 indicata sulla pagina del prodotto
