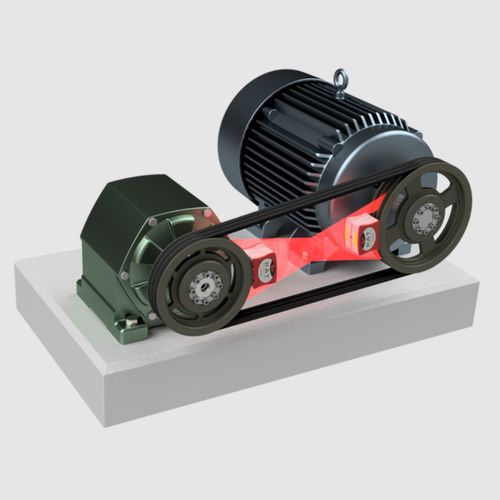

Sistema di allineamento laser PAT

per puleggiaindustrialestandard

La soluzione definitiva a tutte le vostre esigenze di allineamento della cinghia! Con il PAT non avrete mai dubbi sull'allineamento o meno delle vostre trasmissioni a cinghia. Utilizzando la scanalatura come riferimento, si ottiene un allineamento preciso che riduce l'usura della cinghia, i guasti ai cuscinetti e le vibrazioni. Due trasmettitori con linea laser rossa visibile Il PAT viene fornito con due trasmettitori laser a due linee, ciascuno dotato di due guide a molla che si inseriscono nelle gole delle pulegge. L'uso di due trasmettitori laser con target integrati rende molto semplice individuare il tipo di allineamento necessario. Lo spostamento parallelo, l'errore angolare e la torsione sono immediatamente visibili all'operatore. In pochi minuti, l'operatore è in grado di stabilire se la macchina necessita di un allineamento o meno. Montaggio dei trasmettitori Le unità PAT si montano molto facilmente sulle pulegge. La sonda a molla trova il centro della scanalatura della cinghia. I magneti industriali incorporati fissano le unità alla puleggia in modo perfetto. Il PAT è dotato di guide rimovibili di varie dimensioni per adattarsi alle pulegge di dimensioni standard A-E (6 mm - 40 mm). Come accessori sono disponibili guide aggiuntive per l'allineamento delle cinghie dentate. Il processo di allineamento con il PAT La linea laser rossa visibile consente di determinare facilmente la posizione delle macchine a cinghia. Il processo di allineamento è facile come il montaggio. È sufficiente accendere il laser e guardare l'unità montata di fronte. Il laser traccia una linea sull'etichetta di destinazione come nell'illustrazione a destra. Se necessario, regolare la posizione della macchina finché le linee laser non sono allineate con il segno centrale su entrambe le unità. Cosa contiene la valigetta? PAT - Sistema completo 2 scatole di punte per guida a V 1 coppia di trasmettitori laser
