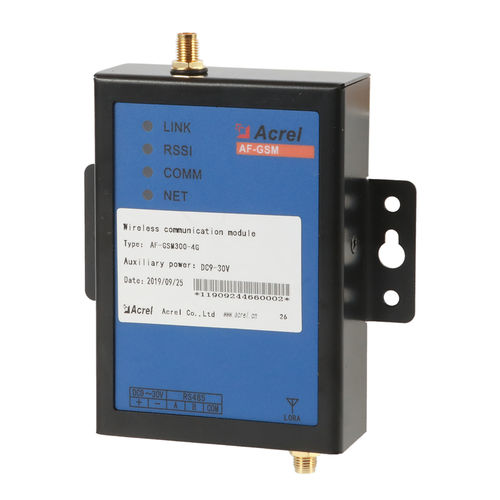

Gateway di comunicazione AF-GSM300-4G

GSM4GIP

AF-GSM300-4G Smart Gateway ● Supporta l'acquisizione dei dati del protocollo MODBUS RTU della porta seriale e comunica con il server Acrel attraverso il protocollo della piattaforma Acrel. Supporta l'acquisizione dati fino a 30 dispositivi MODBUS RTU. Supporta l'acquisizione di 5 campi di indirizzi di registro per ogni dispositivo MODBUS, con un intervallo di indirizzi di registro non superiore a 64. Supporta l'attivazione di allarmi mediante la preimpostazione degli indirizzi di allarme e dei valori di allarme per ogni intervallo di indirizzi MODBUS. Attualmente ci sono fino a 14 indirizzi di allarme per ogni campo di indirizzo. Supporta la comunicazione di trasmissione non verniciata del server MODBUS o LORA. Supporta la connessione del centro dati tramite IP fisso e risoluzione dinamica del nome di dominio. Generale AF-GSM è un nuovo dispositivo di acquisizione dati wireless a distanza 4G lanciato da Acrel Electric. Adottando il design incorporato, è integrato nello stack di protocollo TCP/IP, così come il potente chip a microprocessore e il watchdog incorporato, quindi, ha prestazioni affidabili e stabili. Funzionamento e visualizzazione 1. LINK: due secondi di lampeggio indicano che sta inizializzando il modulo wireless; un secondo di lampeggio indica che sta collegando il server; normalmente acceso indica che è stato collegato al server. 2. - PSSI: 1 secondo di segnale lampeggiante indica che il valore è inferiore al 50%; 0,5 secondi di segnale lampeggiante indica che il valore è superiore al 50%; Normalmente su segnale indica che il valore è superiore all'80%. 3. - COMM: lampeggia una volta quando c'è un pacchetto di dati che interagisce con il dispositivo di download. 4. - NET: lampeggia quando c'è una trasmissione dati in rete. L'interfaccia su un lato di AF-GSM300/400 è mostrata in Figura 1: Ingresso alimentazione, modalità terminale: DC9~30V. Ingresso segnale RS485
