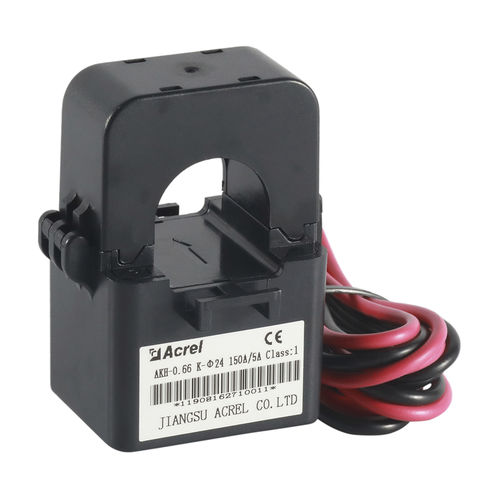

Trasformatore di corrente della serie AKH-0.66/K-Φ
Generale
Il trasformatore di corrente (CT) viene utilizzato per trasformare l'alta corrente alternata in piccoli valori facilmente gestibili. Sono collegati con il contatore a pannello o il relè e possono aiutare a misurare la corrente o a proteggere l'apparecchiatura.
Norme
IEC/EN61869-1, IEC/EN61869-2
Caratteristica
Fattore di sicurezza: FS<5
Tensione massima di sistema: 720V AC
Tensione di prova: 3kV AC(1min)
Frequenza nominale: 50/60Hz
Corrente termica nominale di breve durata: Ith=40~60In
Corrente dinamica nominale: Idyn=2,5Ith
Corrente nominale secondaria: X/5A (X/1A su richiesta)
Sovraccarico continuo: 120%In
Livello di protezione: IP30
Involucro: Non infiammabile, in policarbonato autoestinguente ABS
Ambiente:
Temperatura di funzionamento: -25℃-+50℃
Temperatura di conservazione: -40℃-+80℃
Umidità (senza condensa) ≤90%RH
Corrente primaria nominale: Fino a 6000A
---
