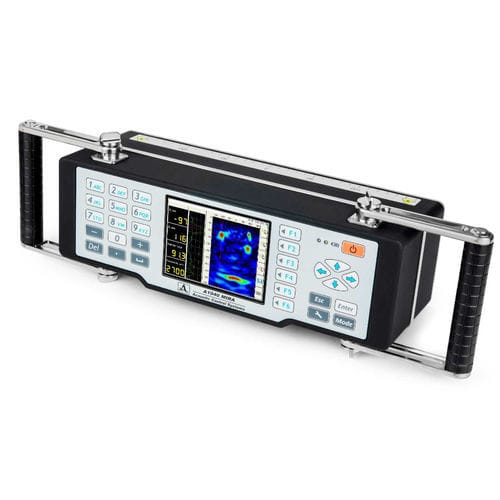

Rilevatore di difetti ad ultrasuoni A1040 MIRA

a imaging 3Dper strutture in calcestruzzoportatile

IL RILEVATORE DI DIFETTI AD ULTRASUONI PULSE-ECHO - TOMOGRAFO PER LA VALUTAZIONE DELLA QUALITÀ DELLE INFRASTRUTTURE IN CALCESTRUZZO CON IMAGING 3D DEL VOLUME DI ISPEZIONE Un tomografo portatile a ultrasuoni è stato progettato per l'acquisizione di immagini della struttura interna del calcestruzzo con accesso da un solo lato Il tomografo rappresenta un'unità di misura completamente autonoma per la raccolta e l'elaborazione tomografica dei dati ottenuti. L'unità di misura contiene un array di antenne a matrice di 48 (12 blocchi, ciascuno contenente 4 elementi) trasduttori a banda larga a legge di onde di taglio con contatto a secco e punte in ceramica resistenti all'usura. Possono quindi lavorare a lungo su superfici ruvide. Ogni trasduttore è dotato di una sospensione a molla indipendente, che consente l'ispezione su superfici irregolari. La frequenza nominale dell'array è di 50 kHz. L'interfaccia dello strumento consente di lavorare con raggi laser proiettati sulla superficie dell'oggetto da testare. In questo modo l'operatore può mantenere correttamente il passo di spostamento dell'array di antenne durante la diagnostica tecnica completa dell'oggetto di prova. Il corpo leggero e la maniglia riposizionabile consentono di lavorare comodamente con lo strumento su superfici orizzontali, verticali e sul tetto. Una scala di riferimento sulla parte inferiore del corpo dello strumento è progettata per una comoda localizzazione dei difetti rispetto al dispositivo di antenna. Il display TFT ampio e luminoso e la tastiera consentono di regolare facilmente lo strumento sull'oggetto da testare, di selezionare le modalità di funzionamento richieste e di condurre un'ispezione, osservando i risultati ottenuti, che consentono una prima analisi.
