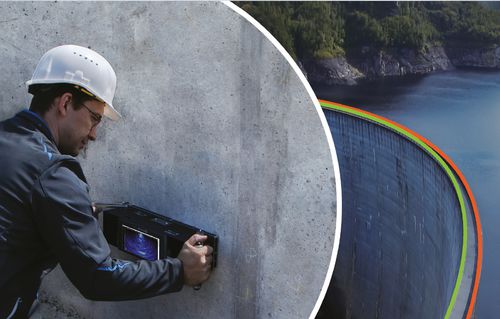

Sistema di ispezione 3D

ad ultrasuonidigitaleper tomografia digitale

Funzione E-Boosting di A1040 MIRA 3D per un'estensione massima del campo di ispezione La funzione E-Boosting è una caratteristica innovativa della serie di tomografi a ultrasuoni A1040 MIRA 3D che consente di estendere il campo di ispezione mediante un controllo intelligente degli impulsi del trasmettitore e un'elaborazione digitale avanzata dei segnali di eco ricevuti. In alcune applicazioni della tomografia a ultrasuoni pulse-echo, il campo di ispezione ottenibile potrebbe essere limitato a causa della presenza di armature multistrato o di aggregati grossolani. Pertanto, il campo di ispezione degli strumenti UT disponibili in commercio è limitato a 2 metri. ACS si è posta l'obiettivo di estendere in modo significativo il campo di ispezione per l'applicazione di test a ultrasuoni su oggetti a pareti spesse con uno spessore fino a 6 metri e oltre. A questo scopo, invece di una breve sequenza di eccitazione monocromatica, viene utilizzata una sequenza di eccitazione a modulazione lunga per eccitare le onde ultrasoniche, che viene poi estratta nuovamente nel segnale ultrasonico ricevuto e digitalizzato. Di conseguenza, è possibile ottenere un miglioramento significativo del rapporto segnale/rumore e della risoluzione temporale. La funzione "E-Boosting" fa parte del volume di consegna incluso nel set standard di A1040 MIRA 3D. La tecnica E-Boosting è dedicata all'applicazione di test a ultrasuoni di - Oggetti in calcestruzzo fortemente armato - Pareti di dighe - Pilastri di ponti massicci - Costruzioni realizzate con cementi ad alto grado di attenuazione - Grandi muri di sostegno - Pareti spesse in calcestruzzo di sistemi di smaltimento di rifiuti radioattivi
