GRUPPO BULLONE E MANICOTTO A GIOCO ZERO
I tipici giunti bullonati richiedono un gioco per adattarsi alle tolleranze di lavorazione e si affidano esclusivamente al carico del morsetto per evitare lo slittamento del giunto. Nelle giunzioni soggette a elevati carichi di taglio, i tradizionali gruppi di giunzione bullonati potrebbero non essere in grado di impedire ai componenti bloccati di muoversi lateralmente l'uno rispetto all'altro. Per resistere a questi carichi di taglio si utilizzano tradizionalmente spine e bussole di posizionamento.

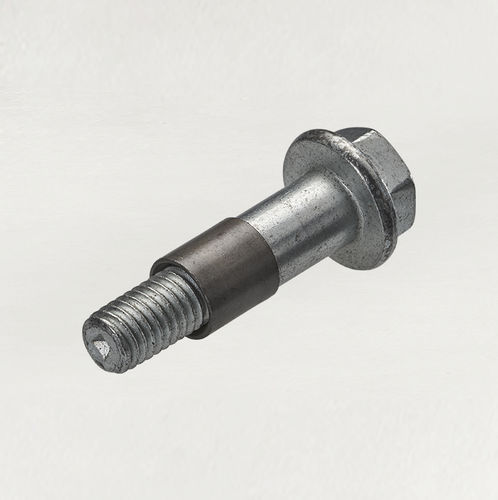

Il gruppo Z-Form® consiste in un bullone a spalla con una bussola deformabile preassemblata che, una volta installata, elimina completamente il gioco tra il bullone e il foro passante nel componente bloccato. Ciò aumenta la resistenza allo slittamento, trattiene il carico del morsetto e prolunga la durata della guarnizione.
In un test di convalida condotto da un cliente su un'applicazione con ingranaggi ad anello, il gruppo bullone e manicotto Z-Form® ha superato il fissaggio esistente ottenendo un numero di cicli di inversione 18 volte superiore. Di conseguenza, è possibile utilizzare un numero inferiore o più piccolo di elementi di fissaggio, pur mantenendo un giunto di lunga durata e completamente riparabile.
CARATTERISTICHE
► Manicotto a spalla espansa
► Manicotto deformabile trattenuto
interfaccia del giunto a gioco zero
VANTAGGI
► Capacità di coppia estremamente elevata per i giunti della linea di trasmissione
► Impedisce lo slittamento laterale nei giunti sottoposti a carichi di taglio elevati
► Consente l'utilizzo di un numero inferiore o più piccolo di elementi di fissaggio in molte applicazioni
---
