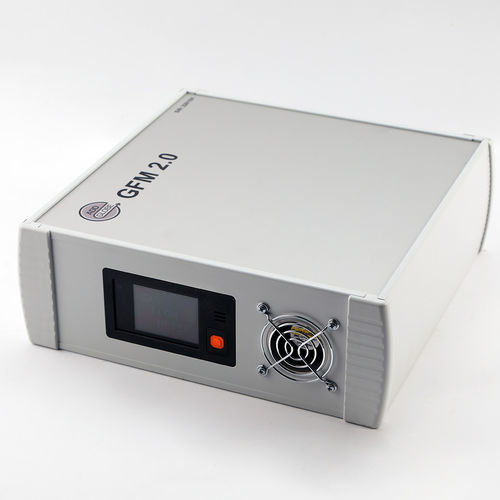

Misuratore di portata per gas GFM 2.0

Venturivolumetricoper idrocarburi

Per catturare i flussi di gas lontano dalla fonte del tasso di perdita, si misura il campionamento ad alta velocità, con conseguente diluizione dell'aria circostante. La portata accurata del campione e la concentrazione di gas naturale consentono di calcolare i tassi di perdita. Lo strumento compensa automaticamente la differenza di contenuto di gas tra il campione e l'aria ambiente, garantendo così un calcolo accurato del tasso di perdita. Descrizione Un sensore ottico di piccole dimensioni (fattore di forma 20 mm) con un ampio intervallo di temperatura di - 40. . . .+60 °C a basso costo ha misurato la concentrazione di gas naturale. La differenza principale rispetto alla maggior parte dei sensori ottici è la sostituzione di un emettitore a micro-lampada a incandescenza con un emettitore a LED a semiconduttore e di un ricevitore a fotorilevatore piroelettrico con un ricevitore a fotodiodo con filtro spettrale integrato. Questa tecnica consente di migliorare l'affidabilità e di ridurre significativamente il consumo di energia del sensore, che è essenziale nei sistemi alimentati a batteria. Per estendere l'accuratezza delle misure su quantità elevate di perdite, stiamo utilizzando la nostra tecnologia brevettata, la correzione dell'ossigeno spostato. Il sistema di misura è dotato di un sensore aggiuntivo che indica il contenuto volumetrico di ossigeno. Durante lo spurgo del sistema, la lettura è stata verificata con il 20,9% di O2. In base ai compiti corretti, è stato eliminato il contenuto di gas naturale nel flusso, quindi l'influenza delle impurità di idrocarburi di alto ordine. In presenza di basse concentrazioni di gas nel campione, è stato possibile ridurre la frequenza di campionamento per garantire una maggiore precisione di misura. Il campionatore è stato installato in una valigetta fissata all'imbracatura appositamente progettata, lasciando le mani dell'operatore libere di utilizzare le scale e le discese.
