Riempitrice automatica

per liquidiper ambiente esplosivoda laboratorio

Panoramica del prodotto

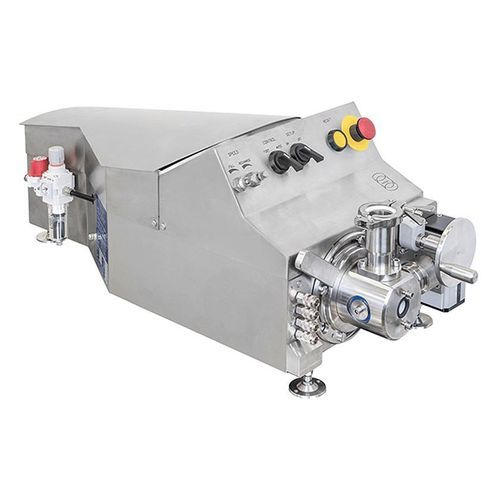

La Riempitrice Response ATEX è una macchina di riempimento automatica da banco adattata per soddisfare i requisiti ATEX. Costruita con componenti pneumatici qualificati, tubo aria conduttivo e materiali selezionati per ridurre l'accumulo di cariche elettrostatiche e controllare vapori e nebbie in atmosfere potenzialmente esplosive. Adatta per produzione pilota, laboratori e piccole produzioni che richiedono conformità ATEX.

Conformità ATEX e zone

• Zona 1 – Categoria 2 (aree dove miscele esplosive possono verificarsi occasionalmente)
• Zona 2 – Categoria 3 (aree dove miscele esplosive si verificano raramente e per brevi periodi)
• Progettata per essere adattabile alla direttiva ATEX 2014/34/UE per apparecchiature destinate all'uso in atmosfere potenzialmente esplosive
• Non certificata per applicazioni in Zona 0

Caratteristiche di progettazione per la sicurezza ATEX
La Riempitrice Response ATEX incorpora misure per ridurre le sorgenti di accensione e controllare le emissioni di vapori. Elementi chiave: tubo aria conduttivo, componenti pneumatici qualificati, punto di messa a terra sul retro e macchina rialzata su piedini per consentire la messa a terra. Dove necessario, alcuni componenti in alluminio o plastica sono sostituiti con acciaio inossidabile. L'imbuto è fornito con coperchio per limitare le emissioni di vapori.

Opzioni di guarnizioni e O-ring
I materiali di tenuta sono selezionati in base alla compatibilità con il prodotto e ai requisiti ATEX:

• FKM (Viton)
• EPDM
• FFKM (Kalrez)
• FKM incapsulato in PTFE

Ambito di applicazione
La macchina è destinata ad applicazioni in cui il rischio di esplosione deriva da vapori o nebbie (non polveri). Usi tipici: riempimento di liquidi volatili, solventi, profumi e altri prodotti che possono generare atmosfere esplosive quando atomizzati.

Assistenza e manutenzione
Le parti a contatto con il prodotto utilizzano materiali igienici di grado farmaceutico per supportare la pulizia e ridurre i tempi di fermo. Le caratteristiche standard di manutenzione includono:

• Tutte le parti a contatto con il prodotto in acciaio inossidabile 316L e PTFE vergine
• Materiali conformi alla FDA quando applicabili
• Materiali di tenuta standard FKM (Viton); alternative EPDM, silicone e FFKM disponibili su richiesta
• Tubi di aspirazione in PVC alimentare dove applicabile
• Progettazione quick-strip per pulizia rapida e completa e riduzione dei tempi di cambio

Caratteristiche / specifiche tecniche

• Nome modello: Response ATEX Filler
• Classificazione ATEX: Zona 1 CAT IIB 2 G c T4 (135°C) macchina automatica di riempimento
• Conformità: adattabile alla direttiva ATEX 2014/34/UE
• Progettata per: vapori e nebbie (non polveri)
• Materiali di costruzione: acciaio inossidabile 316L e PTFE vergine per le parti a contatto con il prodotto; alcuni elementi in alluminio/plastica sostituiti da acciaio inossidabile per le versioni ATEX
• Pneumatica: componenti pneumatici qualificati e tubo aria conduttivo
• Messa a terra: punto di terra incluso sul retro; macchina rialzata su piedini per consentire la messa a terra
• Imbuto: fornito con coperchio per ridurre le emissioni di vapori
• Opzioni guarnizioni/O-ring: FKM (Viton), EPDM, FFKM (Kalrez), FKM incapsulato in PTFE
• Funzionalità igieniche: progettazione quick-strip; materiali conformi FDA; tubi di aspirazione in PVC alimentare quando applicabile
• Produzione tipica: testina singola fino a 40/min; doppia fino a 60/min
• Intervallo di riempimento: singola 4 ml – 1000 ml; doppia 4 ml – 100 ml
• Altezza macchina (senza imbuto): 340 mm; larghezza: 343 mm; peso: 41 kg (singola) / 44 kg (doppia)
• Consumo aria compressa: circa 5 L a 6 bar
