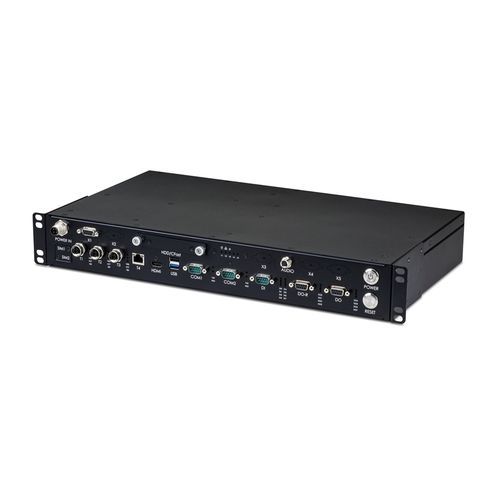

Acquisitore di dati digitale DCS-211

programmabileUSB

Il sistema di raccolta dati ADLINK 19" DCS-211 è compatibile con un fattore di forma 1U o 1,5U per una rapida implementazione nei rack esistenti. Dispone di otto canali di ingresso digitale (DI) isolati con isolamento ottico di 2,5KVrms e tensione di ingresso fino a 137,5V (tensioni nominali di 24V/36V/72V/110V). Sono presenti sei canali di uscita digitale (DO) suddivisi in quattro canali DO senza isolamento in un connettore D-sub e due canali DO isolati con relè interni integrati a controllo indipendente in un connettore D-sub separato. Il DCS-211 utilizza un processore Intel Atom® x5-E3930 abbinato a 4GB DDR3L-1600MHz (aggiornabile a 8GB). Dispone inoltre di quattro porte GbE (1x RJ-45, 3x M12 con isolamento 2KVrms), due porte seriali RS-232/422/485 programmabili tramite connettori DB-9 sul pannello frontale, due connettori USB di tipo A (1x 3.0, 1x 2.0), 32 GB di memoria eMMC 5.0 integrata (64 GB opzionali), uno slot M.2 2280 per unità SSD SATA "M key" e spazio sul pannello frontale per un'unità SSD da 2,5" sostituibile a caldo o uno slot CFast. Gli integratori di sistemi ferroviari possono sfruttare i tre slot Mini PCIe del DCS-211 (2x PCIe + USB 2.0, 1x USB 3.0), che supportano moduli full o half size con una USIM per ogni slot. Uno degli slot USIM è integrato e due sono accessibili esternamente dal pannello frontale sotto un coperchio. Utilizzando gli slot Mini PCIe, il DCS-211 può essere configurato per 3G/4G/GPS/CAN/MVB e GNSS. Sono presenti quattro aperture riservate per i connettori d'antenna che supportano tre connettori RP-SMA per cellulari e Wi-Fi e un connettore SMA opzionale per il GNSS.
