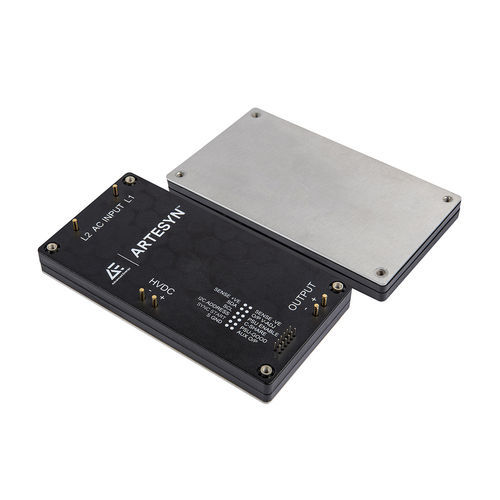

Modulo di potenza digitale AIF13WAC series

DCACDC

Panoramica
La serie AIF13WAC eroga 600 W in un formato full‑brick per PCB (circa 2,4 in x 4,6 in x 0,55 in di altezza), offrendo un percorso di aggiornamento diretto dalle unità da 500 W e semplificando il design dell'applicazione. Questi moduli AC‑DC full‑brick da 600 W integrano controllo digitale completo via PMBus, limitazione interna della corrente di inrush, condivisione attiva della corrente per il parallelo e un'uscita ausiliaria da 10 V per le alimentazioni di sistema. Sono ottimizzati per installazioni a raffreddamento a contatto, come involucri IP sigillati.

Caratteristiche

• Ampia gamma di ingresso: 86–264 VAC, 47–63 Hz
• Uscita isolata nominale: 48 VDC con ausiliaria 10 V (250 mA)
• Potenza in uscita: 600 W (48 V, fino a 13 A)
• Efficienza: fino al 94% (tip., high‑line)
• Rumore in uscita: 480 mV pk‑pk max
• Limitazione interna dell'inrush e hold‑up HVDC: 380 VDC
• Isolamento: 4000 VDC ingresso‑uscita; 2500 VDC ingresso‑piastra base; 1000 VDC uscita‑piastra base
• Capacità di parallelare: fino a 3 unità con condivisione attiva della corrente
• Ottimizzato per applicazioni a raffreddamento a contatto

Vantaggi

• Percorso di aggiornamento diretto dai prodotti full‑brick da 500 W per maggiore densità di potenza
• Riduzione dei componenti esterni grazie al controllo digitale PMBus e al monitoraggio
• Parallelo semplificato con condivisione attiva della corrente e segnalazione PSU‑good
• Affidabilità di sistema migliorata tramite limitazione interna dell'inrush e design termico per raffreddamento a contatto

Specifiche (tabella)
Potenza in uscita (W): 600
Tensione d'ingresso (V): 86 - 264 VAC
Temperatura di funzionamento (°C): 105 degC baseplate (condizioni contact‑cooled)
Lunghezza (Pollici): 4.6
Larghezza (Pollici): 2.4
Altezza (Pollici): 0.5
Tipo di montaggio: BMP; Through Hole
Corrente di uscita minima (A): 0
Corrente di uscita massima (A): 13
Uscita ausiliaria: 10 V @ 250 mA
Efficienza: Fino al 94% (high‑line)
Garanzia (Anni): 2

Specifiche tecniche

• Serie: AIF13WAC (full‑brick AC‑DC 600 W)
• Uscita nominale: 48 VDC, ausiliaria 10 V @ 250 mA
• Corrente max in uscita: 13 A
• Gamma di ingresso: 86–264 VAC, 47–63 Hz
• Efficienza: fino al 94% (tip., high‑line)
• Rumore di uscita: fino a 480 mV pk‑pk
• Hold‑up (HVDC): 380 VDC
• Gamma di regolazione uscita: -20% a +10% Vout (controllo)
• Isolamento: 4000 VDC ingresso‑uscita; 2500 VDC ingresso‑piastra base; 1000 VDC uscita‑piastra base
• Capacità di parallelo: fino a 3 unità con condivisione attiva della corrente
• Termico: 100% potenza a 100°C piastra base (contact‑cooled)
• Controlli: Controllo digitale completo (PMBus), enable, segnalazione PSU‑good
• Meccanica: montaggio PCB full‑brick (~2.4" x 4.6" x 0.5")
• Protezione/caratteristiche: limitazione interna dell'inrush, ottimizzazione per involucri a raffreddamento a contatto
