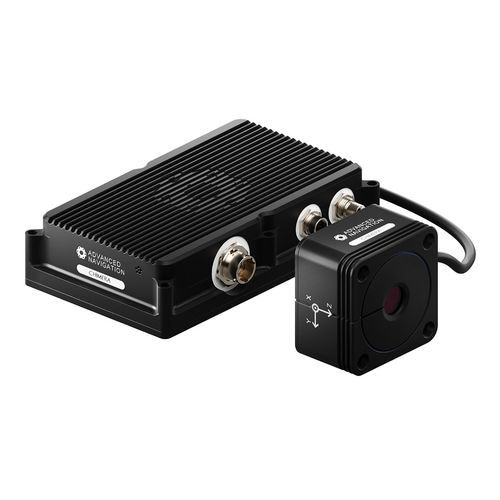

Velocimetro Doppler Chimera Land

laserper misurazione di velocità

Panoramica del prodotto
Chimera Land è un sensore di velocità laser (LVS) progettato per fornire misure 3D della velocità del corpo con elevata precisione, garantendo affidabilità nella dead reckoning. Fornisce aggiornamenti diretti della velocità 3D a un filtro INS, evitando le imprecisioni tipiche dell'odometria meccanica e consentendo prestazioni di navigazione estese in ambienti con GNSS degradato, negato o disturbato.

Punti salienti delle prestazioni

• Errore posizionale in dead reckoning per distanza percorsa: ~0,05% TD (CEP50)† (quando associato a Boreas D90, basato su distanza 1 a 100 km, velocità media ≥ 7 km/h)
• Errore di scala della velocità 3D: 200 ppm (max)

Caratteristiche principali

• Velocità 3D altamente precisa: misura la velocità 3D del veicolo con alta sensibilità e frequenza di aggiornamento usando velocimetria laser Doppler a infrarossi, consentendo il tracciamento di vibrazioni, buffering del vento e slittamento delle ruote.
• Dead-reckoning a lunga durata: se fuso con INS Advanced Navigation (es. serie Boreas, Certus Evo) offre precisione prolungata, utile in ambienti sotterranei o con GNSS disturbato o spoofed.
• Efficace su terreni diversi: progettato per operare su sabbia, terra, roccia, erba, ghiaia e superfici asfaltate, e in ambienti complessi come gallerie, cave a cielo aperto e montagne.
• Affidabilità robusta: progettato per ambienti estremi incontrati nelle operazioni minerarie e di difesa.
• Certificato per ambienti esigenti: progettato per soddisfare MIL-STD-461G e MIL-STD-810H.

Applicazioni

• Gestione flotte
• Localizzazione e navigazione sotterranea
• Guida macchine ad alta precisione
• Trasporto pesante
• Veicoli tattici

Download e software

• Datasheet — Versione 1.1 (5 mag 2026)
• Manuale di riferimento — versione online disponibile; PDF Versione 1.2 (16 ott 2026)
• Modello 3D — Versione 1.0 (10 feb 2026)
• Firmware Chimera Land — Versione 1.124 (16 ott 2026); il firmware può essere caricato tramite l'interfaccia web Chimera Manager; note di rilascio disponibili.

Conformità e sicurezza

• IEC 60825-1 Classe 1 Eye Safe — non è richiesto l'uso di protezioni oculari
• Progettato per soddisfare i requisiti ambientali MIL-STD-461G e MIL-STD-810H

Specifiche tecniche

• Altezza operativa: 0,1 a 3,0 m
• Velocità operativa: 0,8 a 200 km/h
• Tensione di ingresso: 9 a 28 V
• Consumo energetico (tipico): 20 W
• Temperatura di funzionamento: -10 °C a 65 °C
• Dimensioni corpo: 212 x 126 x 50 mm
• Peso corpo: 1,4 kg
• Dimensioni testina ottica: 84 x 84 x 51 mm
• Peso testina ottica: 0,9 kg
• Interfacce: 1 x Ethernet (10/100/1000 Base-T); 2 x RS232 (4 800 a 115 200 baud); 1 x ingresso general purpose (1PPS) 1 Hz; 1 x ingresso Laser Enable (0,1 Hz)
• Prestazioni: Errore posizionale in dead reckoning ~0,05% TD (CEP50) se associato a Boreas D90 (distanza 1–100 km, velocità media ≥ 7 km/h)
• Errore di scala della velocità: 200 ppm (max)
• Sicurezza oculare: IEC 60825-1 Classe 1 (non è richiesto l'uso di protezioni oculari)
