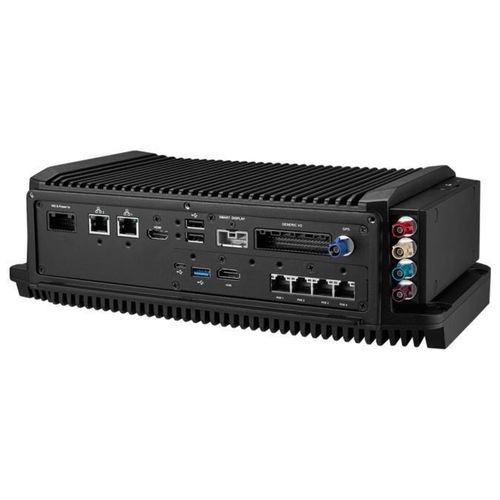

Riassunto del prodotto- Piattaforma AI Edge Rugged a doppio sistema per veicoli e ambienti difficili
Caratteristiche principali- Doppio sistema Intel® e NVIDIA® per fornire eccellenti prestazioni di elaborazione AI sul bordo del veicolo
- 4ch PoE supportano flussi video per la capacità AI
- Design specializzato per il veicolo: alimentazione auto certificata 12/24V (E-Mark, ISO-7637-2), doppio CANbus
- Piattaforma robusta con IP65, tolleranza agli urti e alle vibrazioni 5M3, temperatura ampia -20 ~ 60°C senza flusso d'aria
- Il design modulare supporta le più recenti tecnologie di comunicazione RF
- Un unico cavo di collegamento con i display TREK
Specifiche
Nucleo
Processore: Intel® Atom™ X5-E3940 quad-core, 1,8 GHz
Memoria: 1 x SODIMM, fino a 8 GB di memoria DDR3L 1866 non-ECC
Grafica: Motore grafico 2D/3D integrato
Sistema operativo: Windows 10 IoT Enterprise 2019 LTSC (64 bit), Linux (disponibile su richiesta)
Archiviazione
mSATA: 1 x mSATA interno, fino a 128 GB (supporta l'archiviazione di livello industriale UMLC/MLC/TLC e l'avvio del sistema)
SSD: 1 vassoio SSD da 2,5" accessibile esternamente con protezione key-lock, fino a 7,6 TB di SSD di livello industriale TLC
Scheda micro SD (su richiesta): 1 lettore di schede micro SD accessibile dall'esterno con protezione a chiave (supporta l'avvio del sistema)
Display
Smart Display Port 2.0*: uscita di alimentazione a 12V/2A per i display TREK, 1 x video ad alta risoluzione, 1 x segnale audio, 1 x USB 2.0, 1 x pulsante di accensione e 1 x pulsante di reset (tramite lo smart display), le impostazioni SDP sono configurabili tramite MRM SDK
HDMI: 1 x HDMI 1.3
Sensori
1 sensore g e giroscopio
I/O
VIO2.0 (tramite cavo VIO): 1 x ingresso di accensione e alimentazione, 1 x J1708 (supporta J1587), 2 x bus CAN; conforme alle specifiche J1939, OBD-II/ISO-15765; supporta identificatori a 11 bit (CAN 2.0A) e 29 bit (CAN 2.0B); connessione CAN ad alta velocità (conforme a ISO 11898-2), fino a 1 Mbit/s; configurabile tramite MRM SDK
I/O generico 2.0 (tramite cavo I/O generico): 2 x RS-232 a 4 fili (default)/RS-485, 2 x RS-232 a 2 fili, 6 x DI isolati (secco/umido), 4 x DO isolati, 2 x line-out, 2 x mic-in
I/O standard: 1 x USB 3.0 tipo A (accessibile frontalmente con protezione key-lock), 2 x USB 2.0 tipo A, 2 x Giga LAN (con meccanismo di blocco opzionale o connettore M12)
Indicatori LED: 5 x LED, Alimentazione (rosso), Memoria (giallo), WLAN (verde), WWAN (verde) e GPS (giallo)
Pulsante di accensione: Tramite il display TREK di seconda generazione; il sistema è configurato come predefinito per la funzione "wake-on-ignition"
Pulsante CCMOS: 1 pulsante di cancellazione del CMOS (accessibile frontalmente con protezione a chiave)
Pulsante di reset: 1 pulsante di reset (accessibile frontalmente con protezione a chiave)
I/O (tramite Orin NX)
PoE: 4 x RJ-45 per 10/100 Base-T(X) PoE, conforme a 802.3af/at, l'uscita di potenza condivisa da tutte le telecamere/dispositivi è limitata a 30W, supporta il controllo dell'alimentazione PoE e la gestione Ethernet1 (tramite MRM SDK)
Display: HDMI (risoluzione massima 3840 x 2160 @ 60Hz)
USB: 1 x USB 3.0 Tipo A
USB OTG: 1 x Micro USB
Strumenti di sviluppo (via Orin NX)
SDK: JetPack 5.1
Processore (via Orin NX)
CPU: NVIDIA® Jetson Orin™ NX 8GB : 6-core Arm® Cortex®-A78AE
GPU: gPU a 1.024 core con architettura NVIDIA Ampere e 32 core tensoriali
Memoria: NVIDIA® Jetson Orin™ NX 8GB: 8GB 128-bit LPDDR5 102.4GB/s
Memoria: 1 x interno M.2 NVMe 128G 3D TLC (storage di livello industriale)
Sistema operativo (via Orin NX)
Linux: Ubuntu 20.04/ JetPack 5.1 superiore
RF (WLAN/WWAN tramite estensione RF)
WLAN/Bluetooth: 1 mini PCIe full-size (PCIe/USB 2.0) per modulo combo SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; modulo Wi-Fi ad alta potenza opzionale, 1 x M.2 2230 (A+E Key) per modulo combo 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN: 1 mini PCIe full-size (USB 2.0) per modulo Sierra Wireless 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 presa mini SIM accessibile esternamente con coperchio, 1 SIM integrata (disponibile su richiesta), 1 M.2 3042/3052 (chiave B, USB 3.0) per modulo Sierra Wireless 5G (5G NR Sub-6 GHz, LTE Cat-16)
GPS: u-blox Neo-M8N integrato supporta la ricezione simultanea di fino a 3 GNSS (GPS, Galileo, GLONASS, BeiDou), precisione di 2,5 metri, gestione GPS (tramite MRM SDK), Neo-M8U/Neo-M8L (dead reckoning) opzionale disponibile su richiesta
Antenna: 5 connettori FAKRA per 1 x GPS (codice C), 2 x Wi-Fi + Bluetooth (codice I/Z), 2 x WWAN/LTE (codice D/L) con supporto Wi-Fi/WWAN MIMO
Alimentazione
Tensione di ingresso: alimentazione del veicolo 12/24 V (ingresso 6 ~ 32 VDC) (conforme a ISO 7637-2 e SAE J1113)
Gestione intelligente dell'alimentazione del veicolo (iVPM 2.0): Gestione dell'accensione/spegnimento/ibernazione del sistema (accensione/spegnimento/ritardo programmabili), gestione totale/accensione/spegnimento dell'alimentazione PoE (tramite MRM SDK), supporto di eventi di wake-up: wake-on-alarm (RTC), wake-on-call/SMS e wake-on-G-sensor, protezione dell'alimentazione del sistema (protezione da bassa tensione della batteria del veicolo), monitoraggio e diagnostica del sistema
Meccaniche
Dimensioni (L x A x P): 314 x 172,2 x 95,3 mm/12,36 x 12,36 x 3,75 pollici
Peso: 5,8 kg/12,79 lb (escluso SSD)
Requisiti ambientali
Grado di protezione IP: IP65 (escluso I/O posteriore) (copertura I/O di sistema M12 opzionale con grado di protezione IP65 disponibile su richiesta)
Urti / Vibrazioni: MIL-STD-810G, EN60721-3(5M3)
EMC: CE, FCC, RCM, CCC
Normativa sui veicoli: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Regolamenti RF: CE (ROSSO), FCC ID, IC ID
Temperatura di funzionamento: -20 ~ 60 °C/-4 ~ 140 °F (Atom™ X5-E3940), senza flusso d'aria; -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5), (-20 ~ 55 °C/-4 ~ 131 °F disponibili su richiesta), senza flusso d'aria
Temperatura di stoccaggio: -40 ~ 80 °C/-40 ~ 176 °F
Caratteristiche tecniche / Specifiche- Doppio sistema: Intel® Atom™ X5-E3940 e NVIDIA® Jetson Orin™ NX 8GB
- Fino a 8 GB di memoria DDR3L 1866 non-ECC (Intel), 8GB 128-bit LPDDR5 (NVIDIA)
- Opzioni di archiviazione multiple: mSATA, 2.5" SSD, micro SD, M.2 NVMe
- Output multipli: CAN bus, RS-232/485, USB 3.0/2.0, Giga LAN, PoE, HDMI, Smart Display Port 2.0
- Wireless: Wi-Fi 5/6, Bluetooth 5.0, 4G/5G WWAN, GNSS (GPS, Galileo, GLONASS, BeiDou)
- Regolamentazione: IP65, MIL-STD-810G, ampia tolleranza alle temperature (-20 ~ 60°C), agli urti e alle vibrazioni
- Certificazioni del veicolo: E-Mark, ISO 7637-2, SAE J1455, CE, FCC
- Dimensioni: 314 x 172,2 x 95,3 mm; peso: 5,8 kg (senza SSD)
