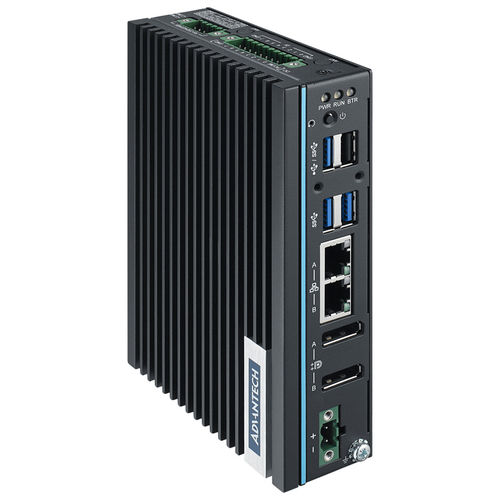

PC edge UNO-137 V2

su guida DINIntel® Atom™ x6425REIntel® Atom x6413E

Panoramica
Il UNO-137 V2 è un IPC compatto integrato per guida DIN, progettato per controllo industriale e edge computing. Supporta processori Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz) e offre numerose I/O industriali e opzioni di archiviazione dual per implementazioni flessibili.

• Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz) con 8 GB DDR4 (onboard/configurabile)
• Ampie opzioni di temperatura di esercizio fino a −40 °C e alimentazione 10 ~ 36 VDC
• Isolamento porte per 8 x DI, 8 x DO e 2 x COM
• DP++ per compatibilità HDMI/DVI (2 x DisplayPort)
• Doppia archiviazione: M.2 M-key 2242 (PCIe/NVMe o SATA) più mSATA
• TPM 2.0 onboard per sicurezza hardware
• Supporto per estensioni modulari iDoor

Certificazioni

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Specifiche hardware
Ingresso alimentazione: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 GHz Quad-Core o Intel® Atom® x6425RE 1,9 GHz Quad-Core (a seconda dello SKU)
Memoria: 1 x SO-DIMM, 8 GB DDR4 3200 MHz (onboard/configurazione mostrata)
Archiviazione: 1 x M.2 2242 M-Key (PCIe/NVMe o SATA) e 1 x mSATA per archiviazione dual
Motore grafico: Intel® UHD Graphics
Supporto OS: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Sicurezza hardware: TPM 2.0

Meccanica
Peso (netto): 0,8 kg
Involucro: chassis in alluminio
Montaggio: guida DIN
Dimensioni (L x A x P): 35 x 150 x 105 mm

Interfaccia I/O
Porte LAN: 2 x 10/100/1000/2500 Mbps (compatibile 2,5GbE)
Display: 2 x DisplayPort (DP)
Espansione: 1 x slot mPCIe formato full-size; 1 x M.2 E key; 1 x slot SIM
Connettore alimentazione: 1 x morsettiera 2 poli
Porte USB: 3 x USB 3.2, 1 x USB 2.0
Porte seriali: 2 x RS-232/422/485

Ambiente
Temperatura di stoccaggio: −40 ~ 85 °C
Temperatura di funzionamento: dipende dallo SKU: −40 ~ 70 °C o −40 ~ 60 °C
Umidità relativa: 95% RH (senza condensa)
Protezione ingressi: IP20
Protezione vibrazioni: 2 Grms, random
Protezione urti: 50 G, semisinusoidale

I/O locali
I/O digitali generali: 8 canali DI, 8 canali DO

Funzionalità aggiuntive prodotto

• DP++ per compatibilità HDMI/DVI
• TPM 2.0 onboard per sicurezza hardware
• Supporto per estensioni modulari iDoor
• Kit guida DIN rugged incluso
• Conforme ai requisiti di sicurezza IEC 61010-1

Specifiche tecniche

• Modello: UNO-137 V2
• Opzioni CPU: Intel® Atom® x6413E (1,5 GHz) o x6425RE (1,9 GHz)
• Memoria: 1 x SO-DIMM, 8 GB DDR4 3200 MHz
• Archiviazione: M.2 2242 M-Key (SATA/PCIe/NVMe) e supporto mSATA
• Grafica: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• Display: 2 x DP
• I/O digitali: 8 DI, 8 DO
• Seriale: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Espansione: mPCIe full-size, M.2 E key, slot SIM
• Alimentazione: 10 ~ 36 VDC tramite morsettiera 2 poli
• Temperatura di funzionamento: fino a −40 °C (dipende dallo SKU: −40 ~ 70 °C o −40 ~ 60 °C)
• Temperatura di stoccaggio: −40 ~ 85 °C
• Umidità: 95% RH (senza condensa)
• Involucro: Alluminio; Montaggio: guida DIN; Dimensioni: 35 x 150 x 105 mm; Peso: 0,8 kg
• Sicurezza: TPM 2.0 onboard
• Certificazioni: CE, FCC, UL 61010-2-201, CCC, BSMI
