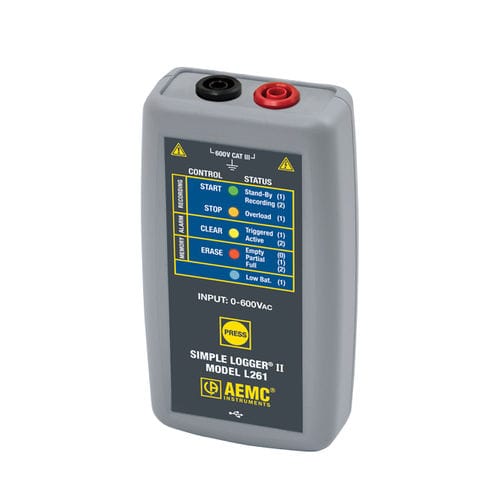

Il Simple Logger® II modello L261 è un dispositivo di registrazione a un canale alimentato da due batterie alcaline. Il tracciamento della linea viene eseguito in modo da acquisire 64 campioni su un ciclo di linea. Il tracciamento della frequenza viene eseguito nell'intervallo di ±2Hz intorno alla frequenza di linea nominale di 50 o 60Hz. Le misure delle armoniche vengono calcolate da questi 64 campioni. Le armoniche sono disponibili solo dal pannello di controllo del Simple Logger® II all'interno del software gratuito DataView® fornito con l'unità. Il Simple Logger® II registra TRMS a una velocità massima di otto volte al secondo. Il processo di misurazione viene eseguito non più di otto volte al secondo. I calcoli TRMS vengono eseguiti su un singolo ciclo di linea. Ciò significa che gli ingressi vengono ignorati tra gli intervalli di misurazione.
Il vantaggio principale del logger è la capacità di eseguire una serie di operazioni di registrazione con un'impostazione facile e intuitiva da un computer utilizzando il software DataView®.
Specifiche tecniche
Canali - Uno
Ingresso - Jack a banana di sicurezza da 4 mm
Gamme (2) - Da 5 a 600 VCA/AC+CC
Precisione (50/60Hz) - Da 5 a 50V ±(0,5% Rdg +1V)
da 50 a 600V (0,5% Rdg +0,5V)
Risoluzione - 0,1VAC/AC+DC
Tensione di ingresso massima - 1,2 x 600Vrms o 720Vrms
Impedenza di ingresso - 40MΩ
Frequenza di campionamento - 64 campioni / ciclo
Velocità di memorizzazione - Programmabile da 125 ms a 1 al giorno
Modalità di memorizzazione - Start/Stop, FIFO, modalità estesa (XRM) e allarme
Durata della registrazione - da 15 minuti a 6 settimane, programmabile con DataView
Memoria - 240.000 misure (512KB). I dati registrati sono archiviati in una memoria non volatile e vengono conservati anche se la batteria è scarica o viene rimossa.
Comunicazione - USB 2.0 isolato otticamente
Alimentazione - 2x1,5 V batterie alcaline AA (LR6)
Durata della batteria - da 100 ore a >45 giorni (a seconda della frequenza di campionamento/della durata della registrazione)
---
