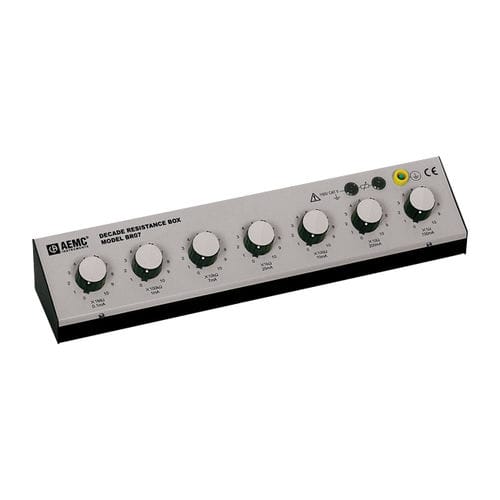

Il decodificatore di resistenza modello BR07 è costruito in una scatola metallica da banco. Viene utilizzata per il collaudo e la calibrazione delle apparecchiature di prova. La funzione principale del modello BR07 è quella di creare una resistenza con un valore specifico utilizzando una combinazione di interruttori rotativi a decade. Il modello BR07 dispone di sette intervalli di decade da 1 a 10MΩ.
Il modello BR07 è dotato di terminali di sicurezza da Ø 4 mm per i collegamenti. È progettato secondo gli standard di sicurezza EN 61010-1. Include un cavo di messa a terra.
Specifiche tecniche
Decade - 1 - 2 - 3 - 4 - 5 - 6 - 7
Resistenza - da 1 a 10Ω - da 10 a 100Ω - da 100Ω a 1kΩ - da 1 a 10kΩ - da 10 a 100kΩ - da 100kΩ a 1MΩ - da 1 a 10MΩ
Corrente massima Corrente - 700mA - 200mA - 70mA - 20mA - 7mA - 1mA - 0,1mA
Precisione - 1% ±10mΩ
Dimensioni - 16 x 3,4 x 3" (410 x 86 x 76 mm)
Peso - 3 libbre (1,4 kg)
Temperatura di funzionamento - da 14° a 131°F (da -10° a 55°C)
Temperatura di stoccaggio - da -40° a 158°F (da -40° a 70°C)
Grado di inquinamento - 2
Protezione dall'ingresso (IP) - IP40
Conformità alla sicurezza - EN 61010-2-03
Classificazione di sicurezza - 150V CAT II, 50V CAT III
---
