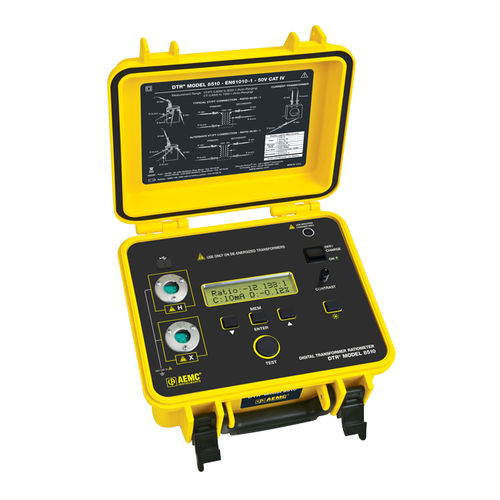

Ratiometro digitale DTR 8510

per trasformatore

Il DTR® Modello 8510 è un raziometro digitale per trasformatori di facile utilizzo, progettato per il test in loco di trasformatori di potenza, potenziale e corrente. Collegato a un trasformatore non eccitato, il DTR® Modello 8510 misura con precisione il rapporto tra spire primarie e secondarie, visualizzando contemporaneamente la polarità e la corrente di eccitazione. Il DTR® è completamente automatico e utilizza un metodo di prova conforme alle norme ANSI/IEEE. Non è necessaria alcuna calibrazione da parte dell'utente, selezione dell'intervallo, manovella o noioso bilanciamento. A ogni misurazione, il DTR® si autocalibra automaticamente e verifica la presenza di avvolgimenti/collegamenti/interruttori automatici aperti, cortocircuiti (eccesso di corrente di eccitazione), posizionamento errato dei puntali e inversione di polarità. Le misure vengono visualizzate in modo rapido e preciso. Specifiche tecniche Intervallo del rapporto VT/PT - Regolazione automatica: da 0,8000:1 a 8000.0:1 Precisione VT/PT - da 0,8000 a 9,9999: ±0,2% della lettura 10.da 000 a 999,99: ±0,1% della lettura 1000.da 0 a 4999,9: ±0,2% della lettura 5000.da 0 a 8000,0: ±0,25% della lettura Intervallo rapporto CT - Auto-Ranging: da 0,8000 a 1000,0 Precisione del TA - ±0,5% della lettura Segnale di eccitazione - Modalità VT/PT: 32Vrms max Modalità TA: Livello automatico da 0 a 1A, da 0,1 a 4,5 Vrms Visualizzazione della corrente di eccitazione - Gamma: da 0 a 1000mA Precisione: ±(2% della lettura +2mA) Frequenza di eccitazione - 70Hz Display - LCD 16 caratteri, 2 righe, formato grande, retroilluminazione a LED, visibile giorno/notte Lingue supportate - Inglese, spagnolo, francese, italiano, tedesco, portoghese Comunicazione - USB 2.0 isolato otticamente Memorizzazione dei dati - Fino a 10.000 misurazioni complete Alimentazione - Due batterie ricaricabili NiMH da 12 V (incluse) Durata della batteria - Fino a 10 ore di funzionamento continuo Indicazione di batteria scarica - LED e LCD
