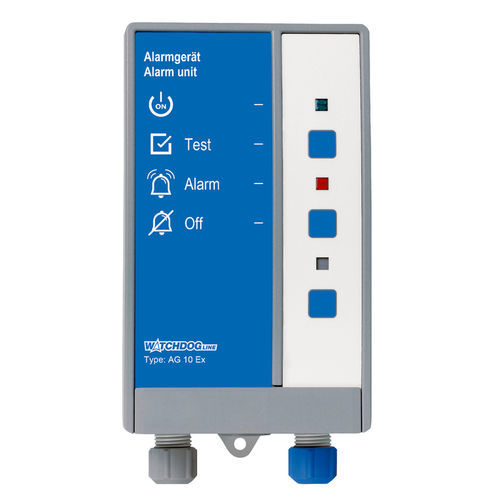

Centrale di misurazione e di allarme di gas AG 10 Ex

Con allarmi visivi/acustici, pulsanti di test e di riconoscimento Uscita a relè per i sistemi di segnalazione degli eventi Logistica semplificata: ad esempio, informazioni "just in time" sulle bombole di gas vuote Applicazione Ad esempio, per il monitoraggio della pressione nei contenitori pieni di gas (ad esempio, pannelli di controllo della pressione, batterie di bombole o stazioni di rifornimento). Descrizione Il sistema è costituito da uno o più contatti di pressione (collegati in serie), da un'unità di controllo (unità di allarme AG 10 Ex) e, se necessario, da un'ulteriore unità di allarme. Se devono essere monitorati più contatti, il numero corrispondente di contatti elettrici può essere collegato in serie e monitorato da un'unica unità di allarme. È anche possibile collegare un'unità di allarme separata per ogni punto di misura. L'allarme viene attivato quando il contatto si apre. All'uscita a relè dell'unità di allarme può essere collegato un sistema di segnalazione degli eventi per il monitoraggio a distanza. Il segnale di allarme è generato da un manometro con contatto elettrico. La soglia di allarme può essere impostata su qualsiasi valore compreso tra il 5 e il 95% dell'intervallo mediante il braccio di contatto del manometro. Un LED verde indica il funzionamento normale. In caso di interruzione dell'alimentazione, il dispositivo non genera un segnale di allarme; quando l'alimentazione torna disponibile, l'unità riprende immediatamente a funzionare. Se nel frattempo la pressione del gas è scesa al di sotto del limite impostato, viene generato un segnale di allarme. In caso di allarme, il LED rosso si accende; inoltre, il sistema genera un allarme acustico. L'allarme acustico può essere confermato. Il LED rosso rimane acceso. L'allarme può anche essere configurato per la modalità fail-safe, in modo da attivare un allarme anche in caso di interruzione dell'alimentazione.
