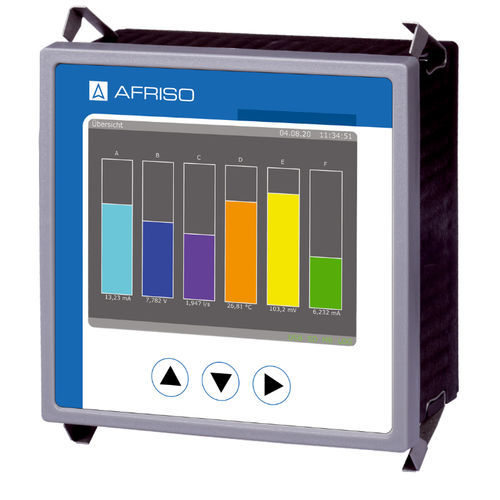

Display grafico

320 x 240di controlloa distanza

40 elementi di visualizzazione configurabili 10 display configurabili da 1 a 12 elementi Server web integrato Funzionamento a distanza Protocolli di interfaccia: Modbus-RTU, Modbus-TCP Applicazione Uso universale per la visualizzazione di valori definibili su un display grafico. Scorrimento di più tipi di display. Monitoraggio visivo del segnale con browser web. Registrazione dei dati per una successiva valutazione. Descrizione del prodotto Il display di processo multicanale MPA 10 è un'unità di visualizzazione e registrazione dati combinata per il montaggio sul pannello di controllo. Fornisce fino a 8 ingressi analogici per segnali standard. Gli ingressi possono essere configurati come ingressi in corrente o in tensione. I valori di conteggio possono essere ricavati dai segnali analogici mediante soglie di commutazione regolabili. È possibile visualizzare i valori di misura in scala con unità definibili. I valori misurati vengono visualizzati mediante elementi di visualizzazione configurabili, quali indicazione numerica, diagramma a barre, diagramma temporale, indicatore di massimo o LED. Il dispositivo viene fornito con finestre di visualizzazione standard preconfigurate. Tutti i segnali possono essere registrati ciclicamente nella memoria del dispositivo. I dati registrati vengono salvati su una scheda microSD interna come file giornalieri. Questi file possono essere salvati in qualsiasi momento su una chiavetta USB o scaricati tramite l'interfaccia di rete. Il dispositivo viene configurato tramite il server web integrato nell'interfaccia di rete o il software di configurazione gratuito. Le varie interfacce (RS 485/LAN) consentono di integrare facilmente il dispositivo nelle reti di dati, in modo da visualizzare e registrare i dati di misura in tempo reale. Dati tecnici Campo di misura Ingressi di corrente 0-20 mA Resistenza di ingresso 50 Ohm Ingressi di tensione 0-10 V Resistenza d'ingresso 100 kOhm
