Caratteristiche e benefici

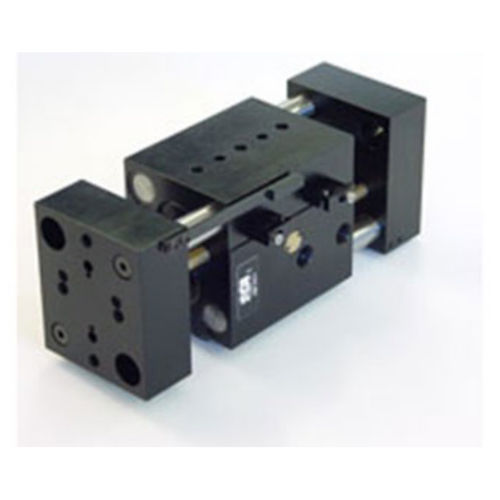

Altissimo rapporto forza di presa/peso grazie a quattro pistoni indipendenti contrapposti che dirigono la potenza alle ganasce. Vero movimento parallelo delle ganasce per un facile attrezzaggio. Le unità sono lubrificate in modo permanente per il funzionamento ad aria non lubrificata, consentendo la conformità all'OSHA. Le guarnizioni dei pistoni sono del tipo a quattro anelli per una lunga durata. I grandi alberi di supporto delle ganasce sono guidati attraverso l'intera larghezza del corpo principale. Sono disponibili interruttori di prossimità per monitorare la posizione aperta e chiusa delle ganasce. La serie AGW-500-1 è completamente riparabile sul campo per ridurre i costi e i tempi di fermo macchina. Le versioni non sincrone permettono alle ganasce della pinza di conformarsi alla linea centrale del pezzo invece che alla linea centrale della pinza.
Specifiche del prodotto
Tempo:
Chiusura: 0.3 sec [0.3 sec]
Aperto: 0,3 sec [0,3 sec]
Gamma di pressione:
Bassa/Alta 20-120 PSI [1,7-8 BAR]
Intervallo di temperatura:
Basso/Alto -20°/180°F [-28°/80°C]
Gioco laterale:
± 0,001 [.03 mm]
Ripetibilità dal centro:
± 0.002 [.06 mm]
Capacità di carico: Statico - Dinamico
Massima trazione T
500 lbs 50 lbs
[2220 N] [222 N]
Compressione massima C
500 libbre 50 libbre
[2220 N] [222 N]
Momento massimo Mx
500 in/lb 50 in/lb
[56,5 Nm] [5,6 Nm]
Momento massimo My
750 in/lb 75 in/lb
[85 Nm] [8.5Nm]
Momento massimo Mz
500 in/lb 50 in/lb
[56,5 Nm] [5,6 Nm]
Materiale: Ad alta resistenza, leghe di bronzo di alluminio rivestito duro, acciaio
Peso: 3 lbs [1.4 kg]
Diametro del pistone: .875 in x 4 [22,3 mm]
---
