Cella di carico a compressione

piezoelettricain acciaio

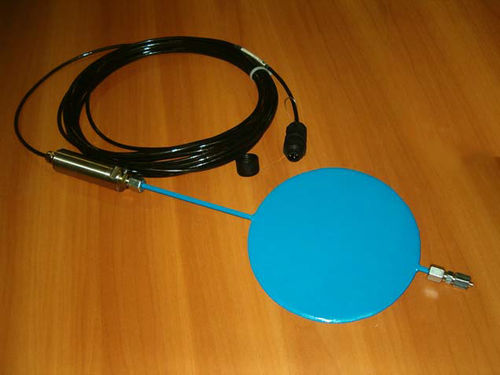

Le celle di pressione idrauliche sono state progettate per misurare il carico totale in rilevati e fondazioni e sono principalmente impiegate in dighe, gallerie, ponti. Possono essere inserite nel calcestruzzo o essere cementate in fessure ricavate nella roccia o nelle strutture. La cella di pressione è costituita da due lamine di acciaio saldate lungo tutto il perimetro e separate internamente da una sottile cavità che viene riempita sottovuoto con olio speciale in modo da garantire la minima compressibilità del sistema. Lungo il bordo della cella sono saldati due tubicini in genere a 180° l’uno rispetto all’altro, per facilitare l’inserimento dell’olio e per l’alloggiamento del raccordo per la misura della pressione idraulica mediante trasduttore di pressione o, in casi particolari, con manometro. La cella può essere di varie forme (rettangolare, circolare, ecc) e dimensioni (ø=100, 200, 300 mm ecc) a seconda delle applicazioni. Il tubicino a cui è collegato il trasduttore può essere di differente lunghezza e l’intero sistema viene alloggiato sulla superficie di contatto tra il suolo e la struttura o disposto nel terreno con diverse orientazioni del piatto sensore. Un cavo elettrico trasporta il segnale dal luogo di misura ad un’apposita unità di lettura. La misura può essere letta sia in locale tramite palmare sia da remoto con l’impiego di una unità di acquisizione e trasmissione dati dotata di modem. Sono state inoltre realizzate celle di pressione morbide rivestite da pellicole in speciale materiale plastico in grado di proteggere il serbatoio da agenti chimici
