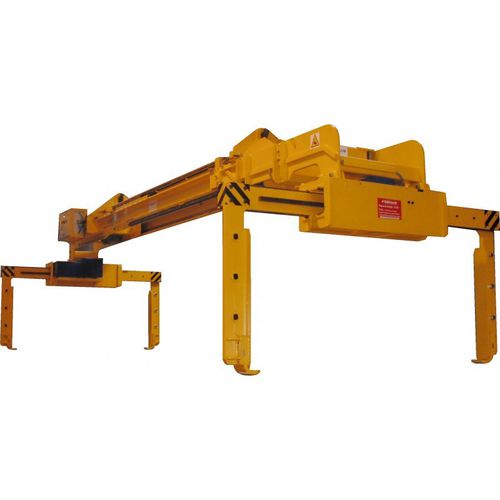

La pinza per fasci telescopica multi-modulo è progettata per la manipolazione di fogli piatti o fasci di fogli. I fogli o i fasci sono gestiti in una presa positiva inserendo diversi pattini di presa sotto il foglio o il fascio. La pinza telescopica multi-modulo permette, rispetto ad una pinza a modulo singolo, la manipolazione di fogli o fasci di fogli di maggiore lunghezza e/o con un'eccentricità del centro di gravità in direzione longitudinale. Rispetto ad una pinza multimodulo non telescopica, permette un ridotto ingombro longitudinale per la movimentazione di piccoli formati. La pinza per fardelli telescopica multimodulo è la più versatile della gamma di pinze per fardelli.
Descrizione:
I componenti principali sono:
Forcella di sollevamento, telaio superiore, telaio del modulo: sono saldati meccanicamente e non hanno saldature portanti. Le saldature sono continue, ad anello e tenute da una ricottura di stabilizzazione per evitare la rottura per fatica. Questi componenti sono assemblati meccanicamente mediante tenone/mortasa o brocciatura per garantire la qualità e la durata di questi giunti.
Le grandi slitte o carrelli (slitte che sostengono i bracci): sono saldati meccanicamente. Le saldature sono continue, ad anello e tenute. Sono guidate su guide di bronzo nel telaio superiore nel caso delle guide grandi o guidate su rulli nel caso dei carrelli.
Le guide del modulo: sono solide e fatte di acciaio legato ad alta resistenza. Sono guidate su guide di bronzo nei telai dei moduli.
---
