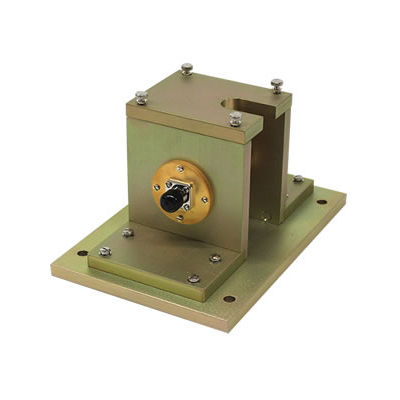

Accessorio per test CPF-630

La maggior parte delle procedure di test di iniezione di corrente di massa richiede l'uso di dispositivi di calibrazione della sonda di corrente. Caratteristiche da 20 Hz a 500 MHz Test BCI Costruzione robusta Tre anni di garanzia Dettagli del prodotto I dispositivi di calibrazione della sonda di iniezione fanno parte dell'attrezzatura di prova richiesta dalla maggior parte delle specifiche delle procedure di prova di iniezione della corrente di massa. Il dispositivo di calibrazione consente all'utente di calibrare rapidamente e facilmente la sonda di iniezione prima di eseguire il test di conformità. Supera i requisiti di DO-160, Sezione 20 VSWR per i dispositivi di calibrazione della sonda di iniezione indipendenti. Il dispositivo di prova è costituito da una sezione elettricamente corta della linea di trasmissione del trogolo. Il tratto corto consente di misurare la corrente nel conduttore centrale della linea, mentre la sonda di corrente è fissata attorno al conduttore centrale. Il terminale di uscita del dispositivo è terminato in un ricevitore da 50 ohm, in un analizzatore di spettro o in un voltmetro RF. La misura della tensione sviluppata da questo voltmetro RF consente di calcolare la corrente che scorre nel conduttore centrale. Il canale è sufficientemente grande da consentire il serraggio della sonda di corrente attorno al conduttore centrale, con il conduttore esterno del canale che si estende attorno allo schermo esterno della sonda di corrente. A causa delle impedenze variabili dei circuiti o delle risonanze nei cavi e nei telai dei cavi, il dispositivo di calibrazione viene utilizzato per stabilire la potenza di ingresso nella sonda di iniezione necessaria per sviluppare le correnti specificate nel sistema in esame.
