Cilindro compatto QB1225
pneumaticoa pistone magneticoa effetto semplice

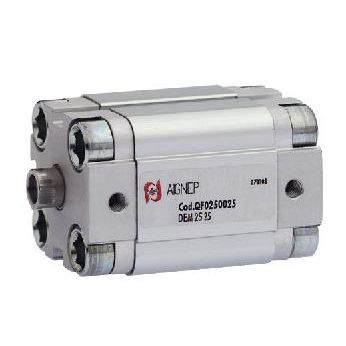

Cilindro compatto - QB1225 - AIGNEP - pneumatico / a pistone magnetico / a effetto semplice
Cilindro compatto - QB1225 - AIGNEP - pneumatico / a pistone magnetico / a effetto semplice
Cilindro compatto - QB1225 - AIGNEP - pneumatico / a pistone magnetico / a effetto semplice - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone magnetico
Configurazione
a effetto semplice
Materiale
in acciaio
Altre caratteristiche
compatto
Corsa

5 mm, 10 mm, 15 mm, 20 mm, 25 mm
(0,197 in, 0,394 in, 0,591 in, 0,787 in, 0,984 in)

Alesaggio

12 mm, 16 mm, 20 mm, 25 mm
(0,47 in, 0,63 in, 0,79 in, 0,98 in)

Pressione

Min.: 1 bar
(14,5 psi)

Max.: 10 bar
(145,04 psi)

Forza

Min.: 7,5 N

Max.: 7.000 N

Temperatura ambiente

Min.: -20 °C
(-4 °F)

Max.: 80 °C
(176 °F)

Descrizione

Materiali e Componenti 1 Asta pistone acciaio cromato (AISI 303 da 12 a 25) (C40 da 32 a 100) 2 Testata anteriore in alluminio anodizzato 3 Vite in acciaio zincato 4 Guarnizione asta in poliuretano 5 Bronzina in bronzo sinterizzato 6 Guarnizione O-RING in NBR 7 Guarnizione pistone in poliuretano 8 Magnete in plastoferrite 9 Pistone in alluminio 10 Guarnizione O-RING in NBR 11 Dado fissaggio pistone in acciaio zincato 12 Camicia cilindro in alluminio anodizzato 13 Testata posteriore in alluminio anodizzato Fluidi compatibili Aria compressa filtrata lubrificata e non lubrificata. Funzionamento Semplice effetto magnetico. Doppio effetto magnetico. Stelo singolo e passante magnetico. Antirotazione magnetico.
