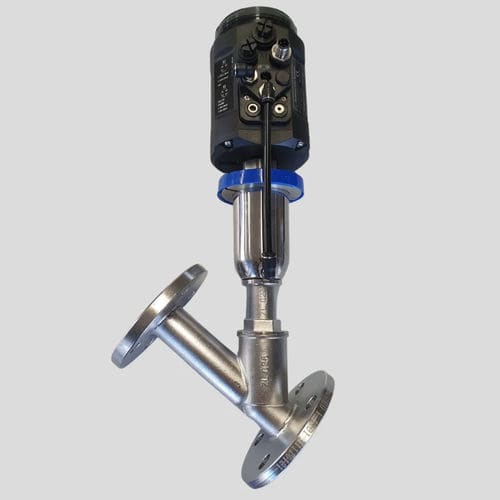

Valvola elettropneumatica

di controllodi arrestoper aria

Le valvole di regolazione, chiamate anche modulanti o proporzionali, sono componenti essenziali nei sistemi di controllo dei fluidi. Consentono infatti di regolare in modo preciso la quantità di fluido che passa all’interno della valvola, garantendo un funzionamento efficace e sicuro. Questo è reso possibile dalla creazione di un loop di controllo composto dalla valvola con otturatore equi percentuale, o parabolico, con l’aiuto di una sonda PT100 nel caso di un controllo di temperatura, flussimetro in caso di controllo di portata e pressostato in caso di controllo di una pressione. Queste componenti comunicano direttamente con il PLC, che manda al posizionatore o al trasduttore un segnale 4-20 mAmp, creando così il pilotaggio della valvola. Quest’ultimo avviene tramite un convertitore elettropneumatico o grazie ad un posizionatore elettropneumatico: strumenti che convertono un segnale elettrico analogico da 4 a 20 mAmper proveniente dal PLC che si sviluppa in modo proporzionale rispetto alla pressione dell’aria: all’aumento del segnale analogico salirà la pressione dell’aria e, consequenzialmente, alla diminuzione di uno dei due parametri conseguirà un abbassamento dell’altro. Il segnale confluirà quindi nel servocomando pneumatico della valvola, dove i cambiamenti di pressione dell’aria faranno variare la posizione dell’otturatore generando variazioni del fluido in uscita rilevato dai sensori (sonda PT100, flussimetro misuratore di portata, pressostato) utili a trasmettere i dati in uscita al PLC, il loop di controllo che, in funzione dei valori impostati, agirà di conseguenza e manterrà con la massima precisione i parametri desiderati.
