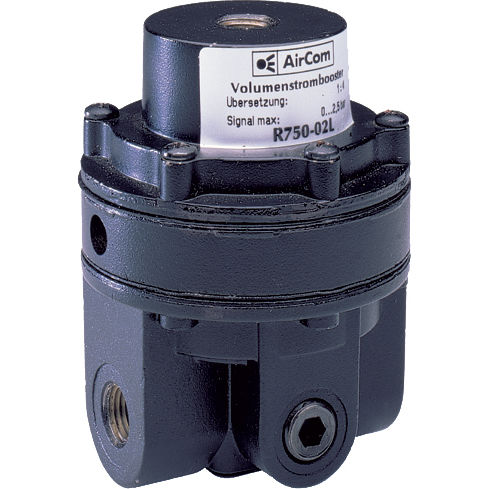

Amplificatore pneumatico di volume R750-0 series

di pressione

Il booster di volume con rapporto di trasmissione amplifica la pressione di uscita con un rapporto da 1 a 1 fino a 1 a 6 mediante una pressione pilota pneumatica, che non ha uno spurgo costante. Questa pressione di segnale ha la stessa funzione di una molla in un comune regolatore. Genera una contropressione sul diaframma. Questa forza viene compensata dalla pressione di uscita sul lato inferiore della membrana. Il rapporto tra pressione di pilotaggio e pressione di uscita dipende dalle dimensioni dei diaframmi di funzionamento. Fluidi: aria compressa o gas non corrosivi Porta_pilota: G1/4 Precisione: con variazione di alimentazione di 3,5 bar = < 7 mbar a 1 a 1, < 10 mbar a 1 a 2, < 21 mbar da 1 a 3, < 41 mbar da 1 a 6 Sensibilità di risposta: < 2 mbar a 1 a 1, < 3 mbar a 1 a 2, < 17 mbar da 1 a 3,< 23 mbar da 1 a 6 Consumo d'aria: max. 3 l/min, soggetto alla pressione di uscita Funzione_di_rilascio: Rilascio Capacità_di_rilievo: 170 l/min a 1,5 bar in uscita e 0,7 bar di sovrapressione oltre il valore nominale Porta_di_manometro: su entrambi i lati del corpo, filettatura uguale a quella del regolatore Posizione di montaggio: qualsiasi Campo_di_temperatura: da 0 °C a 70 °C / da 32 °F a 158 °F, per aria compressa adeguatamente condizionata fino a -40 °C / -40 °F Corpo: zinco pressofuso Elastomero: NBR/Buna-N Valvola interna: ottone e acciaio inox
