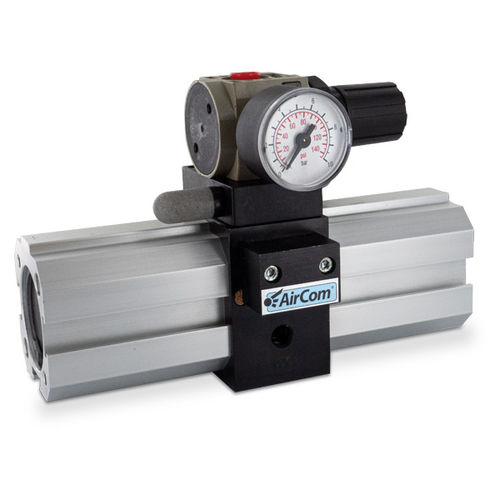

Il moltiplicatore di pressione raddoppia la pressione del sistema, ad esempio di 5 bar, fino a raggiungere una pressione di uscita di 10 bar
a una pressione di uscita di 10 bar. La forza di pompaggio di due
camere cilindriche comprime l'aria alla pressione di uscita impostata all'interno della terza camera
pressione di uscita impostata all'interno della terza camera, mentre la quarta camera viene
sfiatata. Al raggiungimento della pressione di uscita si spegne, mentre quando scende al di sotto si accende automaticamente
al di sotto di essa si accende automaticamente. I moltiplicatori di pressione
sono utilizzati per richieste occasionali di aria compressa.
Fluidi: aria compressa filtrata, lubrificata e filtrata a 50 µm
Posizione di montaggio: qualsiasi
Azionamento:
intensificatore a doppio pistone, rapporto 1 a 2
Le valvole di inversione, di ritegno e di commutazione garantiscono il controllo automatico.
Durata di vita circa 20 milioni di cicli di commutazione.
Si consiglia l'uso di serbatoi d'aria. Compensano le fluttuazioni di pressione
di pressione e consentono flussi elevati a breve termine. Vedere il circuito.
Il tempo di riempimento del serbatoio è una misura delle prestazioni del booster. Per ridurre il tempo di
tempo di riempimento del serbatoio, questo deve essere pre-riempito con la pressione di ingresso P1
pressione d'ingresso P1. Vedere il circuito.
Cilindro: alluminio anodizzato
Guarnizioni: NBR/Buna-N
---
