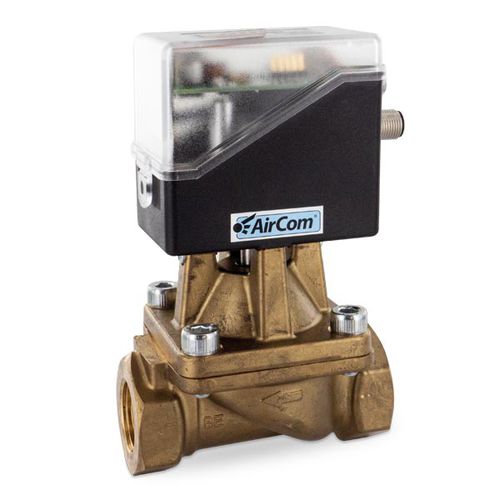

Regolatore di portata proporzionale P82 series

per ariaper gasper liquidi

Valvola proporzionale motorizzata a basso consumo energetico e resistenza alla contaminazione e resistenza alla contaminazione. Regolazione dell'accelerazione tramite azionamenti resistenti all'usura e realizzati in ossido-ceramica. La strozzatura avviene con chiusura a tenuta di zero, ma senza tenuta di gas. Fluidi: aria compressa, vuoto o liquidi fino a una viscosità di 40 mm²/s Isteresi: ± 4% Funzionamento: Motore DC, sincrono o passo-passo con tensione standard di 24 V DC o AC ±10% ondulazione residua e IP 54 o CA ±10% di ondulazione residua e IP 54. Tutti i motori sono conformi alle norme EN50.081-1, EN50.082-2 e 89/336/CEE. Motore_CC(15/24): Motore con potenziometro di retroazione per servoamplificatore. Resistenza 1kΩ ± 20 %, controllo ad es. tramite servoamplificatore. Viene utilizzata solo una parte del campo del potenziometro. Tensione per il potenziometro 12 V, max. 10 mA. Motore_c.c.(50/51): Con regolatore di posizione integrato. Ingresso del valore nominale mediante ponticelli = 0...10 V, 0/4...20 mA. Resistenza d'ingresso 200 kΩ al segnale di tensione, 500 Ω al segnale di corrente. Motore_passo_(38): Bipolare, mediante SAA1042A (Motorola) con resistenza di caduta di 44 Ω per fase a un driver (full-step). tensione di funzionamento di 24 V ± 5%. 2028 passi per un giro del disco di controllo di 90°, frequenza nominale dei passi di 200 Hz. Corpo: ottone Dischi di controllo: ossido-ceramica Elastomero: NBR/Buna-N, a scelta FKM o EPDM
