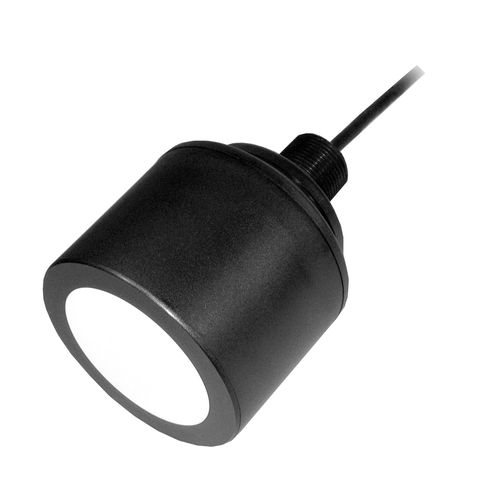

Trasduttore ad ultrasuoni per misurazione di livello AR30 Airducer®

cilindricopiezoelettricoacustico

Trasduttore AR30 Airducer Applicazioni: - Misurazione del livello - Prossimità - Evitare gli ostacoli - Controllo del traffico Caratteristiche: - Costruzione robusta e sigillata - Il design dell'alloggiamento ospiterà il ricetrasmettitore e l'elettronica di elaborazione del segnale - Schermatura interna standard Opzioni: - Alloggiamento del cilindro disponibile con kit di tappi di montaggio - Gruppo completo disponibile con cavi di lunghezza standard - Tappo di montaggio disponibile con filettature BSP, NPT o M32 - Termistori da 10 KΩ per la compensazione della temperatura - Disponibile in alloggiamento PVDF per l'uso in ambienti chimicamente aggressivi Specifiche: - Frequenza operativa di picco: 30 kHz - Sensibilità minima di trasmissione: 105 dB re 1µPa/V a 1 m alla migliore frequenza di trasmissione - Sensibilità minima di ricezione: -155 dB re 1V/µPa alla migliore frequenza di ricezione - Resistenza minima in parallelo: 700 Ω - Campo di rilevamento minimo e massimo*: Da 60 cm a 30 m (da 24" a 98') - Campo di rilevamento tipico: da 80 cm a 25 m (da 31" a 82') - Capacità libera: 5700 pF a 1 kHz - Larghezza del fascio: 12° a -3 dB - Tensione di pilotaggio massima: 2200 Vpp al 2% di duty cycle tone burst - Temperatura di funzionamento: da -40 a 90°C (da -40 a 194°F) - Peso: 800 g (1,8 lb.) - Alloggiamento: Poliestere riempito di vetro - Finestra acustica: Epossidica rinforzata con vetro *Modalità Pulse-Echo. Le gamme minima e massima sono i migliori scenari. La gamma effettiva può variare, a seconda del circuito di azionamento e dell'elaborazione del segnale.
