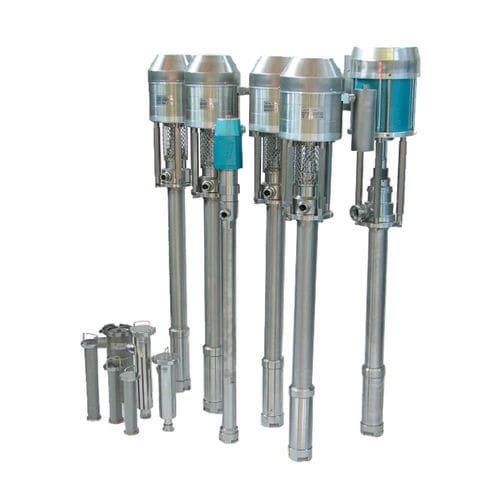

Pompa pneumatica 412/482 IC-D

centrifugaper liquidiautoadescante

A innesco diretto (Alta e media viscosità)
Modello pompa | Rapporto | Pressione massima [bar] | Portata [L/min]
412/482 IC‑D | 2:1 | 12 | 27
621/495 IC‑D | 4:1 | 24 | 8,4
621/498 IC‑D | 4:1 | 24 | 8,4
2012/S081-1 | 4:1 | 24 | 38
2008/S080-2 | 5:1 | 30 | 46
2201/S124-2 | 5:1 | 30 | 110
319/495 IC‑D | 8:1 | 24 | 9,6
2010/S080-2 | 8:1 | 48 | 46
2201/S100-2 | 8:1 | 48 | 71
2201/S100-G11 | 8:1 | 48 | 71

Di trasferimento
Modello pompa | Rapporto | Pressione massima [bar] | Portata [L/min]
2018/913 IC‑D | 3:1 | 18 | 45
621/734 IC‑D | 4:1 | 24 | 8,4
2014/933 IC‑D | 4:1 | 24 | 27
415/933 IC‑D | 4:1 | 24 | 27
2008/913 IC‑D | 5:1 | 30 | 45
2012/933 IC‑D | 6:1 | 36 | 27
621/259 IC‑D | 8:1 | 48 | 4,9
319/734 IC‑D | 8:1 | 48 | 9,6
2018/789 IC‑DS | 8:1 | 48 | 16
2010/913 IC‑D | 8:1 | 48 | 45
2010/918 IC‑D | 8:1 | 48 | 45
2008/920 D R S | 8:1 | 48 | 45
2016/933 IC‑D | 10:1 | 60 | 27
2006/789 IC‑DS | 12:1 | 72 | 16
319/259 IC‑D | 14:1 | 84 | 5,4
2010/789 IC‑DS | 20:1 | 120 | 16
HXD‑6918QS‑SS | 30:1 | 186 | 3
962/789 IC‑DS | 32:1 | 192 | 7,5
2201/789 IC‑DS | 32:1 | 192 | 16
HXD‑2560‑SS | 66:1 | 409,2 | 6

Prodotti correlati
Selezione filtri G1 – G1 – 1/2
Elevatori pneumatici 21072 | Corsa elevazione 1100 mm – altezza innesco +/- 250 mm

Informazioni generali
I motori pneumatici Airmation utilizzano esclusivamente energia da aria compressa per trasformarla in lavoro meccanico, ottenendo elevati valori di prestazioni e rendimento. Funzionamento modulare equilibrato a doppio effetto, distributore longitudinale con dispositivo di controllo interamente pneumatico, sistema di pilotaggio e consenso miniaturizzato: queste caratteristiche assicurano affidabilità in qualsiasi condizione di carico e precisione dei rapporti di pressione sviluppati.

Le pompe a motore pneumatico
Le pompe a motore pneumatico sono proposte con rapporti da 1:1 fino a 100:1 e portate da 0,2 fino a 80 lt/min. La costruzione può essere realizzata in acciaio inossidabile AISI 304, 316, 321, serie 400, e Hastelloy. La nuova generazione incorpora materiali di derivazione aerospaziale con maggiore resistenza all'usura, otturatori calibrati autocompensanti e terminali di guida coassiali per una perfetta tenuta, offrendo affidabilità e prestazioni con manutenzione semplificata.

Fattori per la scelta
Per la selezione dell'equipaggiamento adeguato devono essere considerati: portata, rapporti di pressione, viscosità e caratteristiche fisico/chimiche del prodotto, e tipo specifco di applicazione.

Caratteristiche / specificazioni tecniche

• Tipologie presentate: A innesco diretto (alta e media viscosità), Di trasferimento.
• Gamma rapporti: da 1:1 fino a 100:1 (esempi in pagina: 2:1, 3:1, 4:1, 5:1, 6:1, 8:1, 10:1, 12:1, 14:1, 20:1, 30:1, 32:1, 66:1).
• Pressione massima riportata nelle tabelle: da 12 bar fino a 409,2 bar a seconda del modello.
• Portate indicate: esempi da 3 L/min fino a 186 L/min; portate tipiche riportate nelle tabelle (es. 27, 8,4, 38, 46, 110, 9,6, 71, 45, 4,9, 16, 3, 7,5, 6).
• Alesaggi motori pneumatici: DN 3/4" (20 mm) ÷ DN 12" (300 mm).
• Materiali costruttivi: acciaio inossidabile AISI 304, 316, 321, serie 400; Hastelloy disponibile.
• Applicazioni: trasferimento di prodotti fluidi e densi, dosaggi e integrazione con componentistica dedicata Airmation.
• Progettazione: distribuzione longitudinale, controllo pneumatico, componentistica integrata per ottimizzare prestazioni e produttività.
