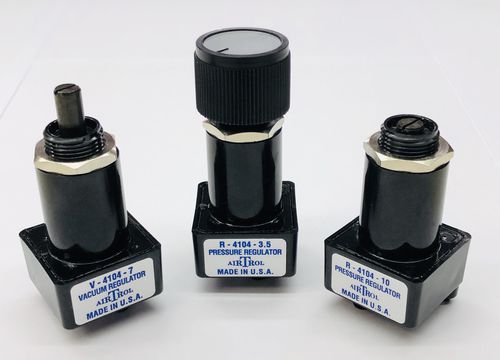

Regolatore di pressione a molla 4104 series

monostadioin siliconein polisolfone

I regolatori di pressione e di vuoto della serie Airtrol 4104 sono progettati per applicazioni che richiedono impostazioni di uscita molto basse e una portata ridotta. Sono disponibili campi di fondo scala fino a 1,5 psi di pressione e 3″ Hg di vuoto. Con entrambi i regolatori è possibile mantenere facilmente impostazioni fino a 1″ WC. Entrambe le unità accettano anche un ingresso pilota, consentendo il controllo pneumatico dell'impostazione dell'uscita (vedere gli schemi). Le regolazioni senza isteresi sono effettuate tramite uno stelo non ascendente, disponibile con una manopola attraente, liscia (per consentire l'installazione di manopole OEM) o a filo per applicazioni "a pannello posteriore". SPECIFICHE TIPO DI REGOLATORE - A spurgo costante, a rilievi MATERIALI BAGNATI - Polisulfone, silicone, acciaio inox CONSUMO DI ALIMENTAZIONE - Vedere grafico EFFETTO DELLA VARIAZIONE DELL'ALIMENTAZIONE - < 0,02 PSI (0,14 kPa) per ogni 1 PSI (6,89 kPa) di variazione dell'alimentazione quando il regolatore è in posizione di riposo RIPETIBILITÀ - < +/- 0,05 PSI (.35 kPa) DERIVA - < .03 PSI (.21 kPa) dopo 24 ore FILTRAZIONE CONSIGLIATA - 5 micron ALIMENTAZIONE MASSIMA - 30″ (760 mm) Hg EFFETTO DELLA VARIAZIONE DELL'ALIMENTAZIONE - < 0,01" (0,254 mm) Hg per ogni 5" (127 mm) di variazione dell'alimentazione quando si è in posizione di riposo RIPETIBILITÀ - < +/- 0,03" (0,76 mm) Hg DERIVA - < .05" (1,27 mm) Hg dopo 24 ore - TUTTE LE ALTRE SPECIFICHE RIMANGONO INVARIATE RISPETTO ALLA VERSIONE A PRESSIONE
