Cavo elettrico di dati CC102190701.GN

RJ45Ethernetritardante di fiamma

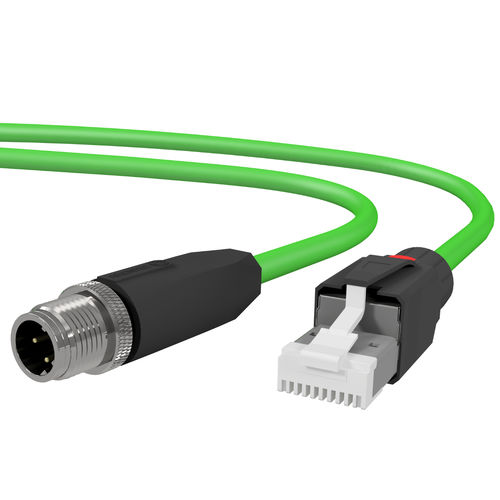

Cavo patch M12 PROFINET Codice D M12 maschio stampato su RJ-45 Aree di applicazione: Industria Valori elettrici Cat.5e SF/UTP 100 Mbit Spina A Sito M12 D-coded maschio schermato, stampato Spina B Sito Spina RJ-45 montabile in campo Ogni spina è dotata di un coperchio antipolvere Assegnazione dei pin secondo lo standard PROFINET Costruzione del cavo 1. Conduttori conduttore solido in rame nudo 2x2xAWG22/7 sezione conduttore Ø 0,75 mm 4 anime in bianco (WI), blu (BL), giallo (YL), arancione (OR) 2. Isolamento Conduttore Zell-PE Ø 1,5 mm 3. Elemento di riempimento centrale tensione di trazione 4. Guaina interna Guaina in PVC 5. Schermatura in foglio Foglio di alluminio 6. Schermatura complessiva treccia di rame stagnato (copertura 85%) 7. Guaina esterna in PVC Ø 6,5 +/- 0,2 mm, verde Stampa del cavo HIGH SCREEN FLEX PROFINET Tipo B ETHERNET INDUSTRIALE Cat5e 2X2XAWG22/7 PVC Diametro del cavo Ø 6,5 mm Caratteristiche meccaniche e termiche Materiale isolante secondo DIN EN 50290-2-23 (VDE 0819), tabella L/MD (HD 624.3) (2Y) Materiale isolante secondo DIN EN 50290-2-21 (VDE 0819), composto tipo TI52 (HD 624.1) Resistente all'olio secondo DIN EN 50290-2-22 (VDE 0819), mescola tipo TM54 (4h/70°C) Temperatura di esercizio uso flessibile -10 °C (14 °F) fino a 70 °C (158 °F) installazione fissa -20 °C (-4 °F) fino a 70 °C (158 °F) Altre caratteristiche Conforme alla direttiva RoHS Conformità CE
