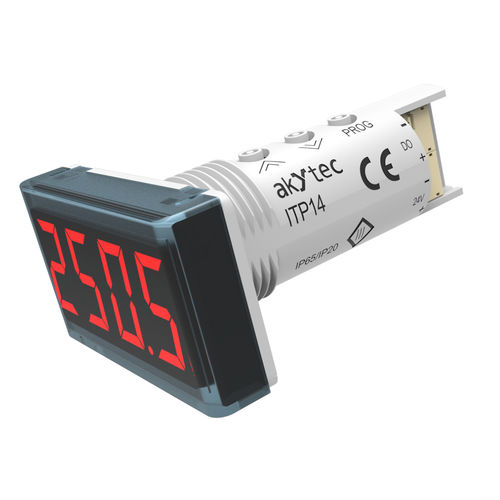

Indicatore di processo ITP14

di temperaturadi correntedi tensione

L'ITP14 è un display di processo di uso universale per il monitoraggio e il controllo dei processi industriali. Questo dispositivo ha un design compatto e standardizzato e si inserisce in un foro standard da 22,5 mm per lampade di segnalazione. Ciò consente un'installazione rapida e semplice e molti display possono essere inseriti nella porta di un armadio di controllo o su un pannello. Questo display è dotato di un'uscita digitale e di un ingresso analogico configurabile. L'ingresso può essere impostato per segnali di tensione (0-10 V e altri) o di corrente (4-20 mA e altri). Prima della visualizzazione, il segnale di ingresso viene scalato e, se necessario, può essere filtrato. È disponibile anche una funzione opzionale di radice quadrata. L'uscita a transistor NPN può controllare un carico fino a 42 V CC / 200 mA, consentendo di implementare il controllo ON/OFF. Questa uscita può essere utilizzata anche come uscita di allarme. Anche l'indicatore di processo ITP14 supporta una funzione di allarme. Se questa funzione è attiva, il display inizia a lampeggiare con una frequenza di circa 2 Hz quando il valore di processo supera i valori impostati. Il dispositivo richiede un'alimentazione a 24 V CC. L'involucro può essere utilizzato in un intervallo di temperature compreso tra -40 e +60 °C. Funzioni e caratteristiche: - Ingresso analogico 0-10 V, 4-20 mA e altri - Misura e visualizzazione del valore di processo - Scala del segnale - Posizione del punto decimale regolabile - Campo di visualizzazione -999...+9999 - Controllo ON/OFF con uscita NPN - Funzione di radice quadrata (per trasmettitori speciali) - Filtro digitale - Funzione di allarme (lampeggiante in caso di superamento dei valori impostati) - Indicazione di errore in caso di superamento dei limiti di misura - Indicazione di errore in caso di rottura del filo o cortocircuito
