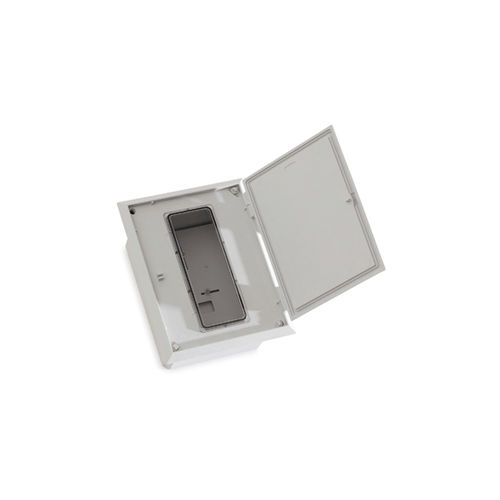

SCATOLA CONTATORE MONOFASE/TRIFASE CON SPORTELLO
APPLICAZIONI:
Scatola esterna integrata per un misuratore monofase o trifase.
MATERIALI:
Scatola, telaio/scatola in poliestere rinforzato con fibra di vetro grigia autoestinguente, RAL 7035.
Piastra di montaggio in policarbonato V2, RAL 7035.
Espositore trasparente in policarbonato anti UV.
Sigillante poliuretanico nero.
Anelli di tenuta in acciaio inox.
NORME APPLICABILI:
EN 62208
CARATTERISTICHE:
IP54 IK09
Tensione di isolamento: 600V
Categoria di isolamento: Categoria II
Campo di temperatura supportato dalla custodia: -da 25ºC a +60ºC.
Capacità di dissipazione termica: 14W
ISTRUZIONI DI MONTAGGIO:
Per il montaggio integrato, dopo il processo di costruzione delle superfici di montaggio.
Questo prodotto è stato sviluppato per l'applicazione di un misuratore monofase o trifase, quindi deve essere montato sulla piastra di montaggio fornita in dotazione.
Il peso massimo dell'attrezzatura all'interno della scatola non deve superare i 280 kg/m2.
Quando i cavi vengono fatti passare attraverso la parete inferiore, gli orifizi devono essere realizzati sul fondo della scatola.
Non devono essere posizionati oggetti pesanti sul coperchio della scatola.
Nota: AL consiglia di consultare il fornitore di energia se si desidera installare questo prodotto per un contatore trifase, poiché ci sono contatori che non entrano nella scatola.
---
